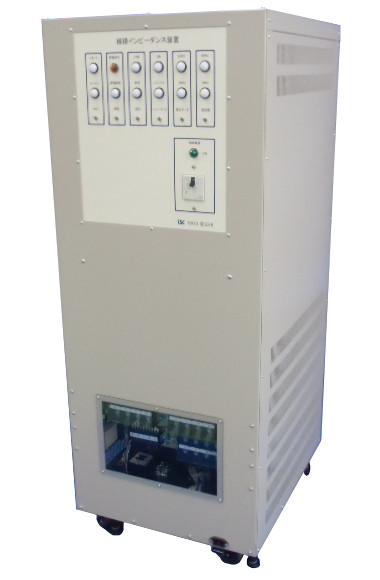

◆概要
 本装置はインバータが系統に接続するために必要となる「系統連系技術要件ガイドライン」
や「電気安全環境研究所発行の規格」に適合しているかどうかを試験するために
必要な線路インピーダンスBOXです。
 パネルスイッチまたは外部信号により、三相200V/三相400V/単相3線の設定が出来ます。

◆回路構成

EE0151 Circuitproduct

◆仕様

一般仕様
名 称 線路インピーダンス装置
図 番 TS-EE0151
冷却方式 内蔵FANモータによる強制空冷
寸法 W498×H1280×D600 (mm)(但し突起部は、含みません)
質量 約140Kg
電気仕様
電 圧 200V及び400V(切替式)
200Vモード:AC200V(線間電圧)/AC115V(相電圧)
400Vモード:AC400V(線間電圧)/AC230V(相電圧)
電 流 三相4線: 200Vモード時 150A
三相4線: 400Vモード時 73A
単相3線: 120A
周波数 定格50Hz/60Hz
高調波40次(2.4kHz)まで、インピーダンス値を保証
インピーダンス値 ・三相4線200Vモード 各RST相(0.19Ω±8%)+(0.23mH±8%)
・三相4線400Vモード 各RST相 (0.076Ω±8%)+(0.092mH±8%)
・単相3線モード:
  RS相 (0.19Ω±8%)+(0.23mH±8%)
  N相  (0.21Ω±8%)+(0.14mH±8%)
制御電源 単相2線 AC100Vrms、約3A 50/60Hz 電磁接触器コイル電圧印加、FANモータ用
リモート制御 外部無電圧接点 AC125V/0.2A(回路開放用、200V/400V切替用、 バイパス用、三相/単相三線切替用)
