◆概要
　・本装置は、三相用の強制空冷式の力率可変負荷装置です。
　・交流用の為、直流は印加できません。
　・定格容量は連続定格の値です。
　・誘導性負荷（L負荷）と容量性負荷（C負荷）は、それぞれ独立して設定できます。
　・遅れ力率及び進み力率0.1～1.0の範囲で連続的に可変することが出来ます。

◆回路構成

RLC3c



◆仕様

一般仕様

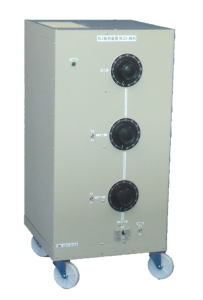

名称・形名（図番） 力率可変負荷装置　RLC3-8KAC（TS-EE0162）
寸　法 W550×D573×H1178mm
（ｷｬｽﾀｰ含む、突起部は含まない）
質　量 約200kg
冷却方式 内蔵FANﾓｰﾀによる強制空冷
電気仕様
相数 三相3線(Y結線)
定格電圧 200V
負荷容量 抵抗負荷：定格7kW（最大8kW）
誘導負荷：定格7kvar（最大8kvar）
容量負荷：定格7kvar（最大8kvar）
※各ｽﾗｲﾀﾞｯｸのﾂﾏﾐ調整による連続可変
制御電源 単相2線　50/60Hz　AC100V
