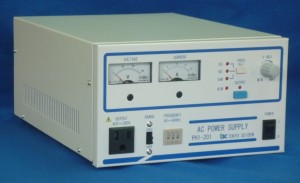

P1140792m



PH1-201は、交流安定化電源 PH1-200の周波数可変タイプです。
デジスイッチにより周波数10~999Hzまで1Hzステップで可変できます。
50Hz/60Hzの設定は、キースイッチにより簡単に行うことができます。



 PH1-201仕様

名称 AC POWER SUPPLY
型名 PH1-201
入力  電圧 単相 AC100V ±10%
周波数 45~65Hz
容量 600VA以下
力率 60%以上
出力 電圧範囲 0~140Vrms(140レンジ)                                                                                            0~280Vrms(280レンジ)
電流範囲 1.43A (140Vレンジ) /0.72A (280Vレンジ)
容量 200VA
負荷力率 1.0~0.85(0.85未満は出力容量が制限されます)
周波数 50Hz/60Hz切換え、および10Hz~999Hz可変(1Hzステップ)
  但し、45Hz未満は出力電圧に制限があります
電圧波形歪率       (定格抵抗負荷にて) 0.5%以下(45~99Hz)
1.0%以下(10~44Hz,100~499Hz)
1.5%以下(500~999Hz)
入力電圧変動        (定格±10%にて) ±0.2%以下
負荷変動          (0⇔定格負荷にて) ±1.0%以下(10~44Hz)
±0.6%以下(45~499Hz)
±2%以下(500~999Hz)
周波数安定度 ±0.01%
表示 電圧計 整流計計器 300VFS 確度±2.5%FS
電流計 可動鉄片型計器 2.0AFS 確度±2.5FS
LED 出力ON、周波数、アラーム(過負荷、過温度)
その他
電源入力 端子台(電源コードなし)
出力 AC100V用3Pアウトレット(全面)、端子台(背面)
外形寸法  210W×130H×290D mm (突起部除く)
重量 9.6Kg
