6桁７セグメント表示＋16スイッチ入力IC TM1637の紹介

1．はじめに
　これまでPICマイコンを用いて7セグメントLED表示回路を製作し、デジタルパネルメータやタイマとして利用してきた。
　しかし直接7セグメントを駆動すると28pマイコンではピン数が不足してしまうため、40pのマイコンや複数のマイコン
　を用いて対応してきた。今回、CLKとDATA線2本で制御可能なIC TM1637[TitanMicroElectronics]　が100円程度で
　入手できるので実験を行った。結果、とても簡単な回路で6桁分のLED表示とスイッチ入力が出来たので紹介する。

２．実験回路
　（１）7セグメントLED（アノードコモン）5桁（電流制限抵抗は不要）
　（２）LED8個
　（３）押しボタンスイッチ8個（このICは同時ONはできない仕様）
　（４）PIC18F25K80、ポートPC4、PC5でTM1637を制御
　（５）ボリュームにより輝度調整（8段階）
　（６）表示は、ADコンバータ計測値とタイマを切替表示

　　CLK、DATA信号に直列に1kΩを入れ、TM1637側で波形観測することで、Low出力している側を明確にしている。
　　( Lowレベル閾値は0.3Vdd=1.5Vなので、問題なく動作する）

　実験基板写真(輝度を変えて撮影)
　　　　　　　　　　

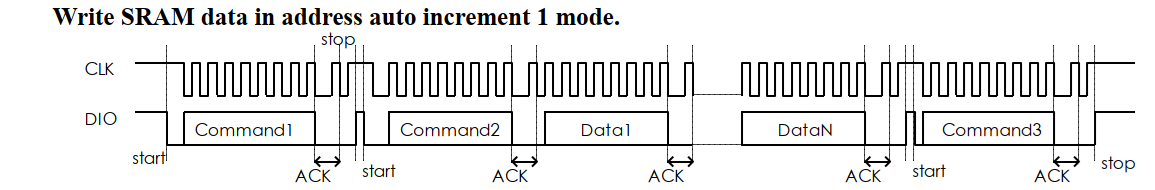

３．6桁連続表示シーケンス

　　（１）連続書込みモードコマンド(0x40)送信
　　（２）書込みアドレスコマンド(0xc0)送信
　　（３）6桁LED表示データ(6データ)送信
　　　　　”7753″、’消灯’、’LD8点灯’
　　（４）輝度データコマンド(0x8c)送信で完了
　　　　　約1.5msecで１回の転送完了する。
　　　　　現状は100msec毎にデータ更新している。
