RMS-DCコンバータ

交流電圧・電流を扱う際は、実効値変換をよく用います。

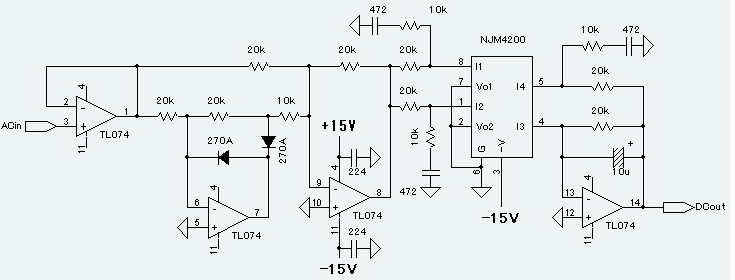

安価で正確な実効値-直流変換回路を紹介します。

（１）±10Vpeak　の交流電圧を、全波整流回路を通して脈流にします。
（２）演算ＩＣ（ＮＪＭ４２００[JRC] 又は　ＲＣ４２００[ﾌｪｱﾁｬｲﾙﾄﾞ])を用いて、
　　　ＲＭＳ－ＤＣ変換をします。　
（３）扱う周波数によりオペアンプを選択してください。
　　　２０Hz～１０ｋＨｚにて、±０．２％の確度で動作可能です。
