「交互PWM」と「位相シフトPWM」について

１．概要
　　Hブリッジインバータの4つのFETの駆動方式「交互PWM」と「位相シフトPWM」について，
　　電流の流れが異なる事から，電圧・電流の挙動の違いがある事を記す。

２．駆動方式の違いと順番
　　Hブリッジ構成の場合，Q1とQ2，Q3とQ4同士は同時にONすることはない。
　　交互PWMと位相シフトPWMのON時（電圧印可時）の波形は同じであるが，OFF時の動作が異なる。

（１）交互PWM方式　　　　　　　　　　　　　　　　　　　　　　　　　　　（２）位相シフトPWM方式
　　負荷印可電圧がゼロの時はFETは全off　　　　　　　　　　　　　　印可電圧がゼロの時でも２つのFETが常にON

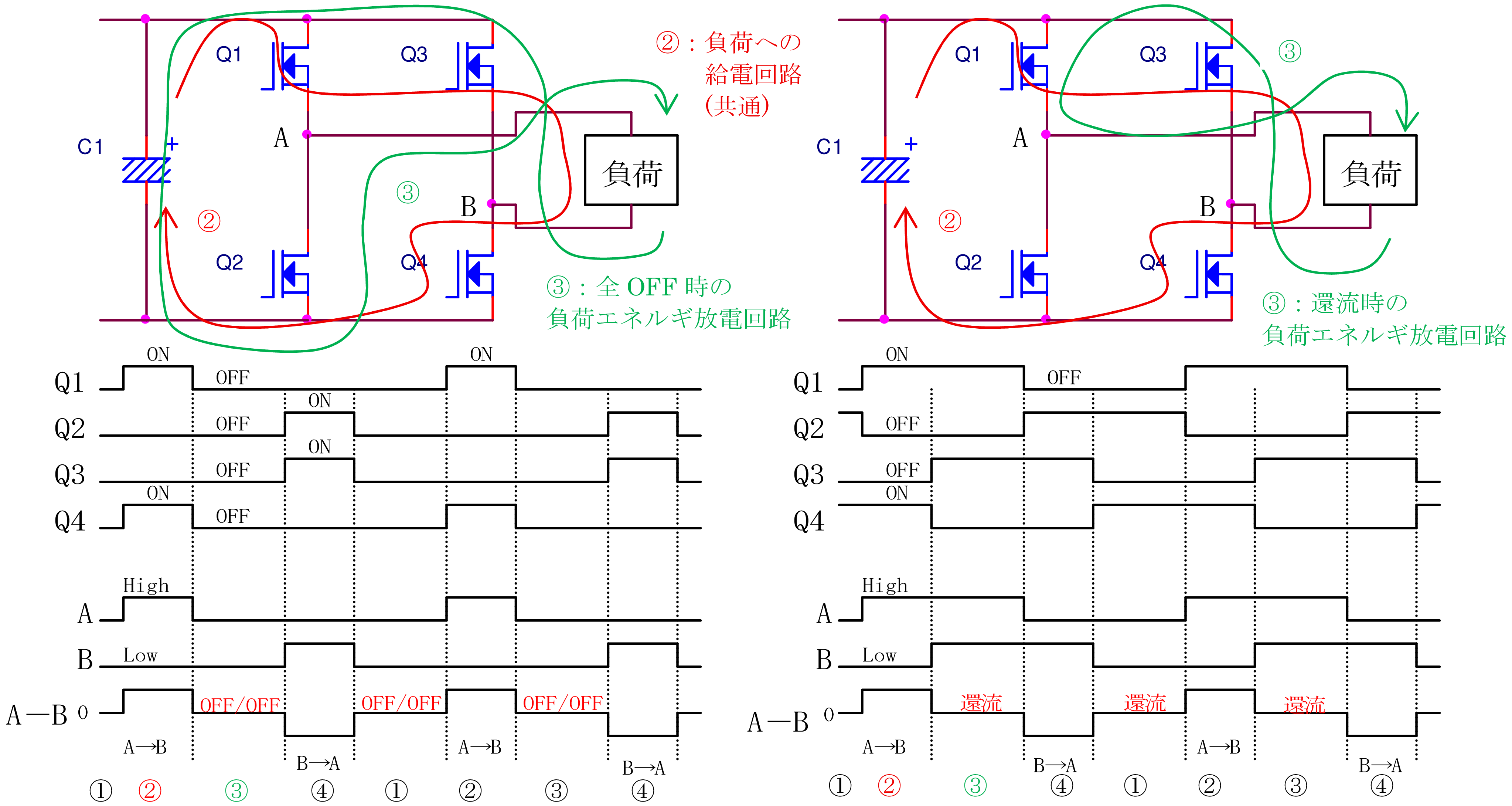

３．Q1～Q4のONシーケンス
（１）交互PWM方式のGATE動作　　　　　　　　　　　　　　　　　　(２）位相シフトPWM方式のGATE手順
　　 ①全OFF　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ①Q2とQ4が同時ON（還流）
　　　②Q1とQ4が同時ON　　　　　　　　　　　　　　　　　　　　　　　　　②Q1とQ4が同時ON
　　　③全OFF　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ③Q1とQ3が同時ON（還流）
　　　④Q2とQ3が同時ON　　　　　　　　　　　　　　　　　　　　　　　　　④Q2とQ3が同時ON
　　　　①～④の繰り返し　　　　　　　　　　　　　　　　　　　　　　　　　　　①～④の繰り返し
　　　　全OFF期間を短くする→パルス幅大　　　　　　　　　　　　　　　　還流期間を短く（位相差大）→パルス幅大

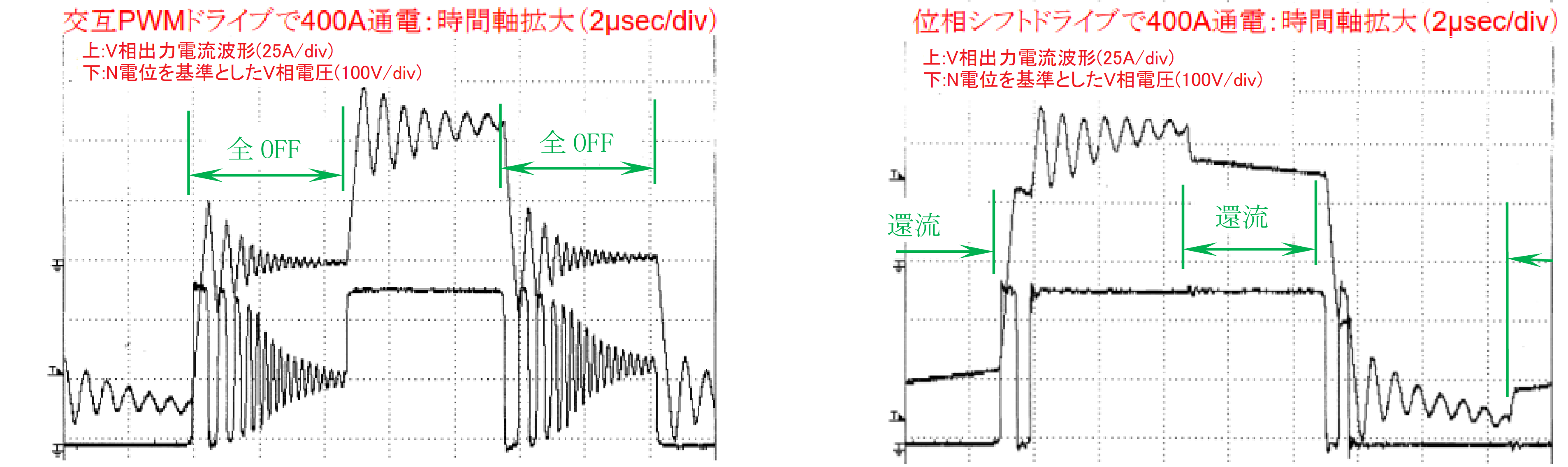

４．電圧・電流波形の事例（誘導成分のある負荷）
（１）交互PWM方式　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（２）位相シフトPWM方式
