1．はじめに
　　大電流直流電源の性能評価用として「三相12相整流用変圧器」を製作しましたので紹介します。
　　大電流用変圧器でも、小型でキャスタ付き、移動も容易です。　仕様を以下に示します。

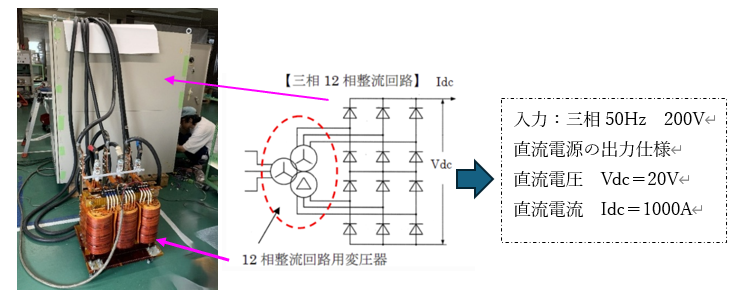

2．直流電源とした場合の概要
　　大電流1000A直流電源の評価の様子

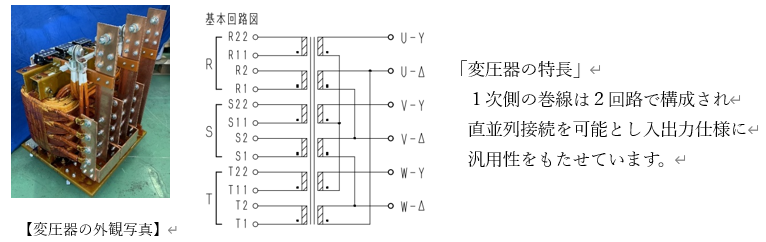

３．変圧器の結線図



4．変圧器の仕様

項目 仕　様
図　番 TR-AH2054
変圧器容量 最大　21kVA
1次電圧・周波数 三相Δ結線　200V×2回路　並列接続可能　・50/60Hz
2次電圧 Δ結線側　AC7.4V　・　Y結線側　AC7.4V
2次電流 817A×2回路
耐熱クラス H
外観寸法、質量 W520㎜×H760㎜キャスタ寸法含む×D480㎜、　約200㎏



5．その他
当社の強みとして、この変圧器の入力側に標準電圧調整器を接続すれば、直流可変電源としても活用できます。
