◆概要
・本装置は、周波数50～400Hz可変の誘導耐電圧試験器です。
・変圧器類の各巻線間・層間などの絶縁強度を試験できます。
・誘導耐電圧試験とは、無負荷電流が過大となるのを防ぐため、
定格周波数よりも高い周波数で高い電圧をかける試験です。
JISC4304,4306、JISE5007などに規定されています。
2V2f(2倍の電圧を2倍の周波数で印加）がよく用いられます。
◆特徴
・電源部にはリニアアンプ方式を採用しており、
出力電圧波形は歪の少ない正弦波です。
・仕様については、周波数2kHz、容量10kVA、出力電圧10kVまで、カスタム対応が可能です。

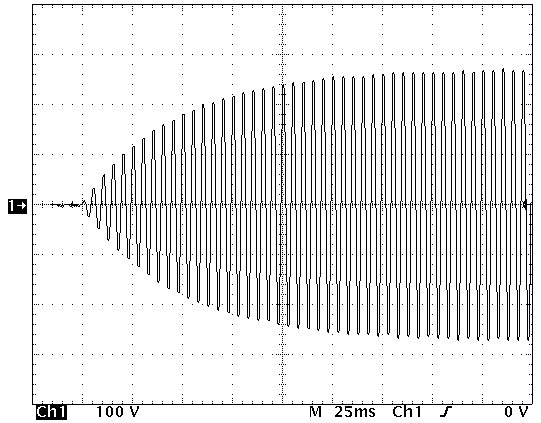

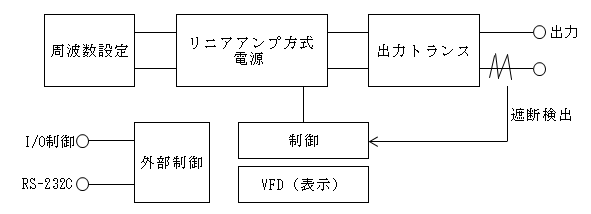

出力立ち上がり波形（200V,200Hz) ﾌﾞﾛｯｸ図
◆製作例 （出力電圧相違製品2機種）
| 一般仕様 | |||
| 図 番 | TS-EB0265 | TS-EB0280 | TS-EB0285 |
| 入力電源 | 単相 AC100V±10% 50/60Hz | ||
| 寸法・質量 | W250×H150×D330 約11㎏ （ゴム脚20mm 突起部除く） |
W250×H170×D400 約15㎏ （ゴム脚20mm 突起部除く） |
|
| 試験仕様 | |||
| 周波数 | 50～400Hz（1Hzステップで設定） | ||
| サムロータリスイッチにより設定 | サムロータリスイッチ及びRS-232Cにより設定 | ||
| 波形 | 正弦波 歪率1.0%以下（定格抵抗負荷時） | ||
| 出力電圧（注1）（注2） | AC0～400V | AC10～1200V | AC1～2000V（注3） |
| 遮断電流設定（注2） | 0.1ｍA～100mA | 1ｍA～100mA | |
| 出力容量 | 200VA | ||
| タイマー設定 | オフ及び、0.5～99.9sec（0.1secｽﾃｯﾌﾟ）、100～999sec（1secｽﾃｯﾌﾟ） | ||
| 試験判定方式 | ウインドウ・コンパレート方式 UPPER-FAIL判定（測定電流値が設定上限値を超えた場合）、および LOWER-FAIL判定（測定電流値が設定下限値未満の場合） |
||
| 電圧計（デジタル） | AC0～400V（±1.5%f.s) | AC10～1200V（±1.5%f.s) | AC0～2000V（±1.5%f.s) |
| 電流計（デジタル） | 0.00ｍA～100mA（±3%f.s.±20μA） | 1ｍA～100mA（±3%f.s.±20μA） | |
| 電流測定分解能 | 0.01mA(2mA/8.0mAレンジ) 0.1mA (32mAレンジ) 1mA (100mAレンジ) |
1mA (100mAレンジ) | |
| 機能・ｲﾝﾀｰﾌｪｰｽ | |||
| メモリー機能 （試験電圧、判定値登録） |
最大10通り可能 | 最大20通り可能 | |
| ホールド機能 | 試験終了時の測定値を保持（表示）します | ||
| 外部制御 | 外部I/O、ステータスアウト（パトライト点灯I/F) | 外部I/O、ステータスアウト（パトライト点灯I/F)、 RS-232C：出力ON/OFF、出力電圧設定、周波数設定 |
|
注1 片端接地式、電圧調整ボリュームによる手動設定（リニアに可変）。
注2 本製作例の出力容量は200VAですので、1000V/200mAといった電圧・電流にも対応可能です。
注3 RS-232Cによる電圧設定が可能です。
