TS-EF0154

◆概要
 コンデンサの充放電を繰り返し試験する装置です。
 パワエレ用の大容量にも対応できます。

◆特長・用途
 ・電源に同期して正の半波で充電、負の半波時に放電を行います。
 ・充電電圧は、リモート(DC0~10V)にて設定可能です。
 ・設定回数の充放電を繰り返したら停止致します。

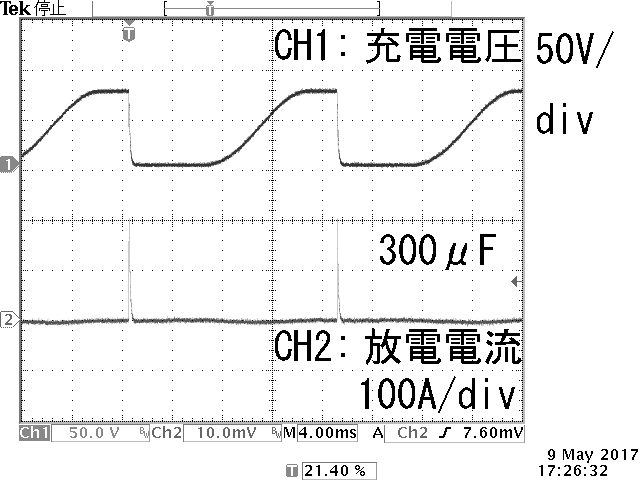

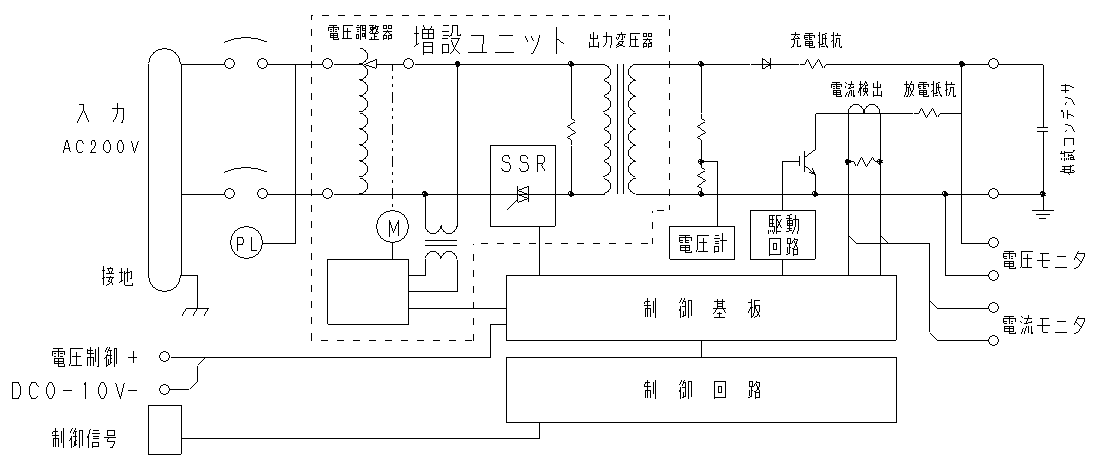

              ブロック図                           出力波形

ブロック図(TS-EF0154)出力波形(TS-EF0154)

                                       負荷 :300μF
                                       充電 :80V
                                       放電 :200Ap

◆仕様

型式 / 図番 TS-EF0154
入 力 1Φ, 200Ⅴ, 50/60Hz, 1.2kVA
充 電 DC80Vp ~ 800Vp, 直列抵抗 100Ω
放 電 500Ap max, 放電抵抗 0.3Ω
回数設定 1 ~ 999回
リモート機能 充電電圧 :DC0 ~ 10V, スタート、ストップ
モニタ端子 電圧 :直接測定, 電流 :600A/4V
寸 法  本 体 :W480 × H249 × D502
電源部 :W499 × H278 × D191
但し突起部は含みません。
質 量 本体 + 電源部 :約55kg
塗 装 5Y 7/1 半つや
