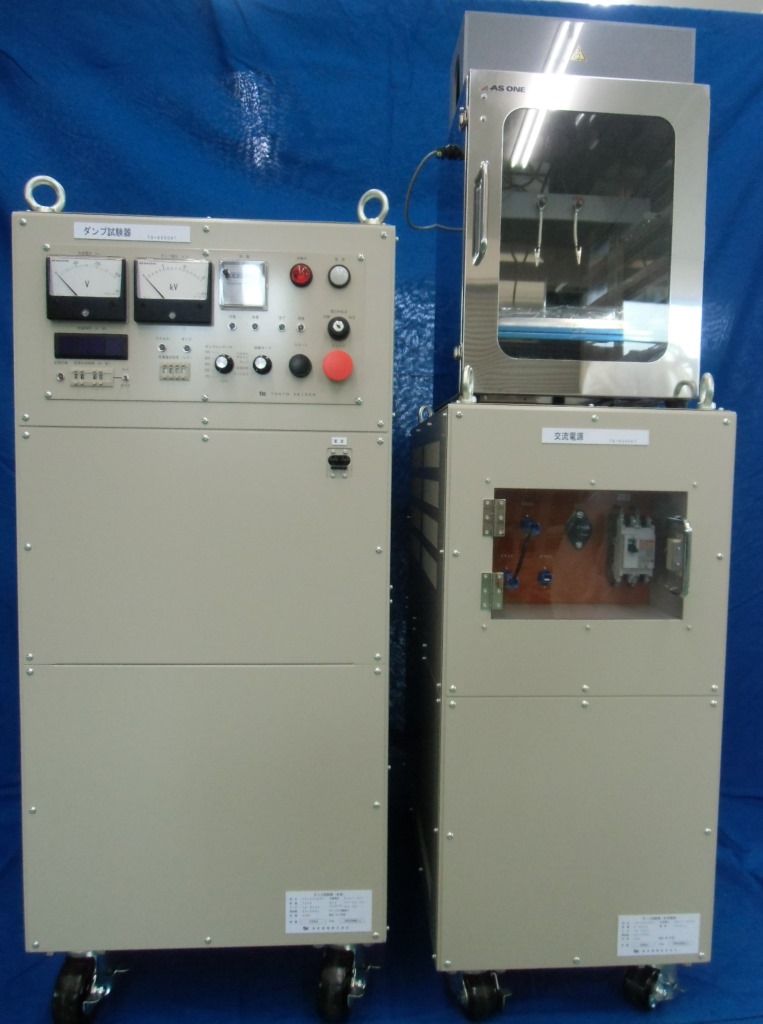

EC0099view

◆概要
本装置は旧ＵＬ１４１４規格のアクロスザライン試験を行う試験器です。
落雷があった場合に商用ラインに接続されたコンデンサの破壊状況を見るもので、 交流を印加したコンデンサに、高電圧サージを重畳して安全性を確認します。 試験器、交流電源及び試料箱で構成されており、操作時の安全性も考慮しております。

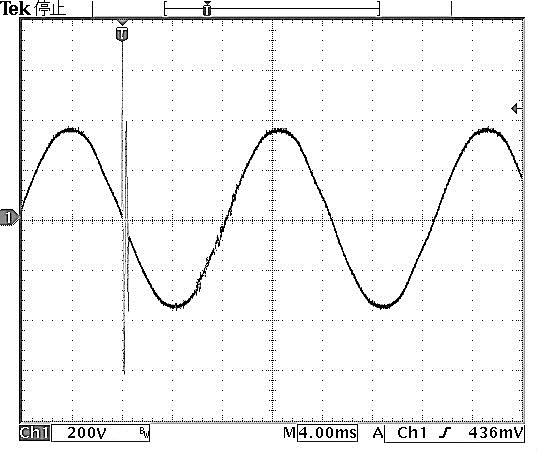

◆出力波形
ec0099wave







コンデサ接続無しでの波形です。
サージ印加は、交流位相と同期しません。



◆仕様

一般仕様
名　称 ダンプ試験器
図　番 ＴＳ－ＥＣ００９９
寸法・質量 試験器　：W655×H1230×D680　約23Ｋｇ
交流電源：W405×H895×D705　約23Ｋｇ
試料箱　：W350×H580×D390　約23Ｋｇ　　　　(いずれも突起部除く)
入力 電圧　：１Φ２００Ｖ±１０％
容量　：１０ｋＶＡ以下
周波数：５０／６０Ｈｚ
試験器仕様
充電電圧 １ｋＶ　～　１２ｋＶ，０．１ｋＶステップ設定
ダンプコンデンサ ０．００５μＦ，０．０５μＦ，０．５μＦ，１．０μＦ スイッチにて選択
回数カウンタ 6桁ﾌﾟﾘｾｯﾄ･ｶｳﾝﾀｰ、手動ﾘｾｯﾄ式
印加時間設定 1秒～59分59秒まで1秒ｽﾃｯﾌﾟで設定可能
但しﾀﾞﾝﾌﾟ動作終了後に動作
交流電源部仕様
出力電圧 ２５０Ｖ±１０％可変
保護 φ10　30Aﾋｭｰｽﾞ
試料箱
試験リード 約100ｍｍ　先端ワニグチクリップ
排気口 外形　Φ50　フランジ
安全装置 扉、プローブカバーを開くと試験中止
