◆概要
 本装置は、入力AC400Vを出力AC約1~50KVまで昇圧し、耐電圧試験を行うものです。
 本装置は、制御盤、変圧器×2台で構成されており、
 変圧器はどちらかを選択して使用します。選択はパネル面操作で行うことができます。

         制御盤

◆仕様

一般仕様
名 称 交流耐電圧試験器
型式 TS-EB0317
外形寸法/質量 ①制御盤:W850×H1851×D1000(mm) ※突起部は含みません。/590kg

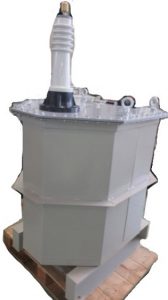

②トランス盤:W740×H1480×D890(mm) /820kg (1台あたり)
電気的仕様
入力電源 AC400V 50Hz 入力容量55kVA以下
出力電圧 AC約1kV~50KV  50Hz
出力容量 45kVA
出力最大電流 900mA
遮断電流 900mA~945mA
計器 出力電圧計:アナログメーター AC50KV FS  確度 ±2.5%FS
        ※計測は変圧器3次巻線で計測します。
出力電流計:アナログメーター AC1A FS  確度 ±2.5% FS
定格通電時間 30分
