◆概要
　　本装置は、AC50kVを出力し、耐電圧試験を行うものです。出力電圧は、電圧調整器を手動により調整します。
　　過電流が流れた場合は、出力を遮断してブザーが鳴ります。



















◆特長
　　・遮断電流値を任意に設定できますので、異なる試験物の耐電圧試験を容易に行えます。
　　・試験時間を任意に設定できます。
　　・絶縁油入り変圧器を使用しています。また制御の放熱も自然空冷にて行っていますので、FANモータ
　　 搭載による騒音がありません。

◆主な用途
　　変圧器、電源、半導体等の耐電圧試験。

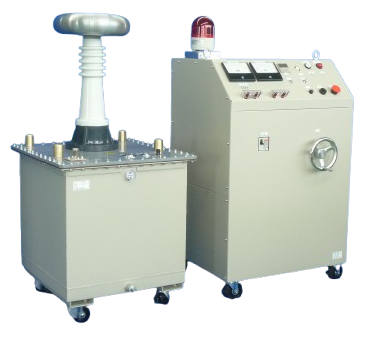

◆製作事例の紹介

図番：TS-EB0277

電気仕様

 入力仕様 単相230V±10%　50/60Hz
出力仕様 単相0～50kV,100mA(max)
変圧器容量 5kVA
時間定格 30分
遮断電流 設定：10mA～100mA　1mAステップ
確度：1mA～9mAは保証外
　　　　10mA～100mA　設定値±5mA
タイマー 有効範囲：2秒～30分
　　　　　　　30分以上は保証外
電圧設定 手動設定

一般仕様
寸法 制御部：W600×D500×H954(mm)(キャスター含む、突起部含まず)
トランス部：W540×D500×H1200(mm)(ｷｬｽﾀｰ､出力端子含む)
質量 制御部：約80kg
トランス部：約190kg
出力電圧計 アナログ：0-50kV　確度：50kV±1.5%
出力電流計 アナログ：0-120mA　確度：100mA±5%
