◆概要

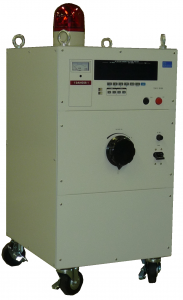

eb0243-f ・本装置は、試験電圧5.2kVの絶縁抵抗試験機能付き耐電圧試験器です。
・最大試験電流は、500mAと大容量です。

◆特徴
・当社標準TWVシリーズは5kV出力ですが、5.2kVまで対応しています。
・回転灯付きです。
・出力端子は背面下部に配置されています。
       eb0243-b

◆仕様

 一般仕様
型 名 TS-EB0243
入力電源 単相 AC200V 50/60Hz
寸法・質量 W375×H705×D425 (突起物含まず) 約90kg
 耐電圧試験仕様
出力電圧 AC0~5.2kV 片端接地式 電圧調整つまみ (電圧調整器)による手動調整
遮断電流設定 0.1mA~500mA
出力容量 2.6kVA
周波数・波形 電源同期・電源波形
タイマー 設定範囲:0.5s~999s
 絶縁抵抗試験仕様
試験電圧 DC500V/1000V
測定範囲・確度 0.5~999MΩ(500V)、1~999MΩ(1000V)/±4%rdg
1000~2000MΩ/±8%rdg
タイマー 設定範囲:0.5s~999s
 機能・インターフェース
メモリー機能 試験電圧や判定値を、耐電圧試験モード、絶縁抵抗試験モード
各々最大10通り登録可能
連続試験機能 絶縁抵抗試験→耐電圧試験、あるいは耐電圧試験→絶縁抵抗試験への連続試験が可能
外部制御 外部I/O、RS-232C
その他 回転灯は、点灯条件設定あり

耐電圧試験電圧・電流値などは変更可能です。こちらからお問い合わせください。
