◆概要
本装置は、電流センサを評価する試験器で、電圧及び電流パルスを１回発生させて被試験物に印加します。観測は、オシロスコープで行います。
１パルス印加は、実装や回路の細部評価や改善にも役立ちます。

◆仕様・外観
C_dvdt_1

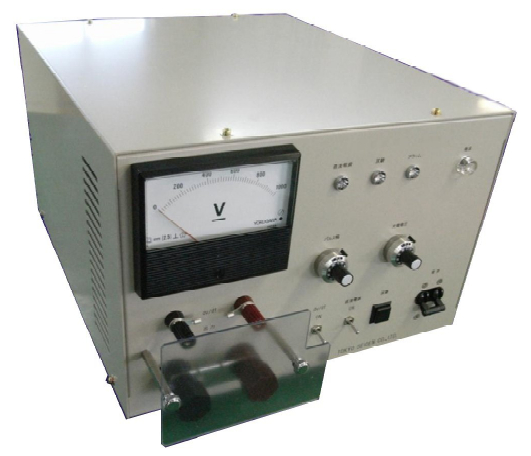

使用例
図番 TS-EF0116
入力    電圧 単相 AC100V ± 10%
周波数 50 / 60Hz
容量 200VA
出力 形式  片端接地式、正極性
電圧  DC20 ～  750V　VR可変
パルス幅  20μS ～ 50μS　ＶＲ可変
計器 電圧計 1000V　角度 : 1.5%
保護   充電  200mA　定電流
過熱  内部が85℃になると出力停止
外形寸法 約 W300 × H210 × D350 mm
質量 約 15kg

◆シーケンス・参考波形

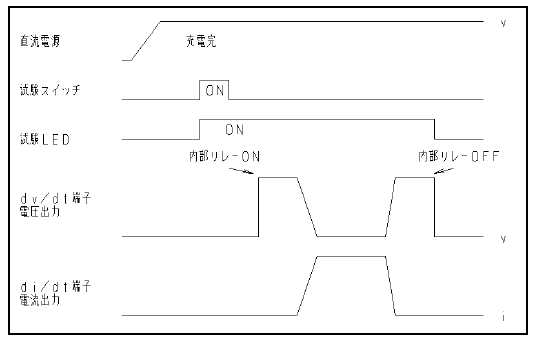

■シーケンス
C_dvdt_2

■電流印加例
C_dvdt_3

■電圧印加例
C_dvdt_4
