◆概要
本装置は、商用100VをDC500V～5000Ｖに変換する直流耐電圧試験器です。
◆特徴
(1) コンデンサの耐圧試験を行うことができます。
(2) 昇圧は、定電流で充電し試験電圧に達したら定電圧制御に移ります。
(3) 試験終了時には、内部の放電抵抗で放電致します。
(4) スイッチング電源式のため、小型・軽量です。
◆製作事例の紹介
| 図番 | TS-EB0234 | |
| 一般仕様 | 外形・質量 | 480(W)×300(D)×400(H) (mm) (突起部含まず) 30kg以下 |
| 冷却方式 | 強制空冷 | |
| 入力仕様 | 入力電圧 | 1φ AC100V±10% 50/60Hz |
| 定格入力容量 | 300VA以下 | |
| 出力仕様 | 出力電圧 遮断電流 |
DC500V～5000V 安定度±2% 無負荷リップル2% 1mA～19mA 1mAステップ デジタル設定 誤差:19mA±5% |
| 設定 | 電圧設定 | 10回転ボリュームによる |
| 計器 | 電圧計 電流計 タイマー |
4桁デジタル表示(5000V) 誤差：5000V±1.5% 4桁デジタル表示(20.00ｍＡ) 誤差：20mA±2.5% 3秒～30分 デジタル設定 |

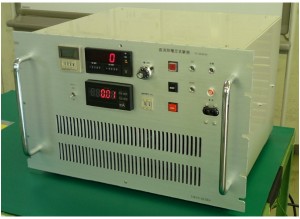

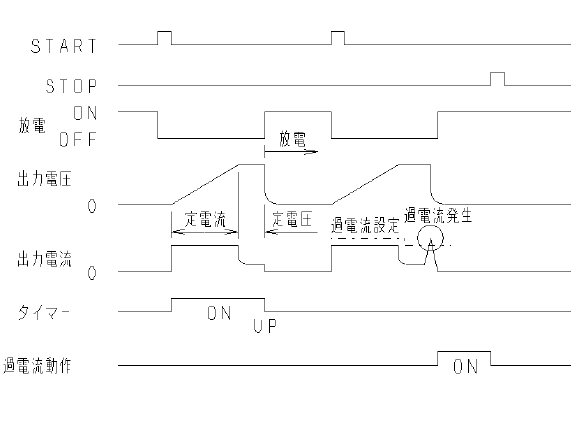

| 動作シーケンス | 動作事例写真 |
 |
 |
