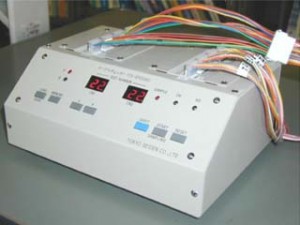

◆概要C_cablechecker_1
最大24ピンまでのコネクターで接続されているケーブルの接続状態を試験する装置です。

◆特徴
・最大24ピンまでのコネクターで接続されているケーブルの、接続状態を試験できます。
・サンプルケーブルの接続状態を読み込み、被試験物と比較できます。
・2点のメモリがある為、予め記憶されているケーブルデータを呼び出し、被試験物と比較できます。
・サンプルケーブルの接続状態を読み込み、メモリに記憶させることができます。
・比較試験の結果が正常であれば”OK”LEDを、異常であれば”NG”LEDと共に誤接続されているピンNO.を表示。
・全てのピンを一度にチェック/1ピンずつ個別にチェックすることができます。
・試験時間が短く、瞬時に試験結果を表示します。

◆仕様

製品名 ケーブルチェッカー 型式 TS-EF0091
外形寸法 W250 × D180 × H110 (mm)  (突起部は含まず)
