限流リアクトルは交流回路に直列で接続され、短絡故障時の短絡電流を制限する為に使用されます。
機械的、熱的保護をすると同時に遮断器の遮断容量軽減を目的としています。
故障時の膨大な短絡電流に電気的、機械的にも耐える必要がある為、堅牢な作りになっています。
◆当社製作可能範囲
| インダクタンス | 電流 |
| ～100μH | ～2000A |
◆製作例 [仕様例]
| インダクタンス | 定格電流 |
| 10-5μH | 800A |
| 20-10μH | 800A |
| 30-15μH | 800A |
| 60-30μH | 800A |
| 50μH | 800A |

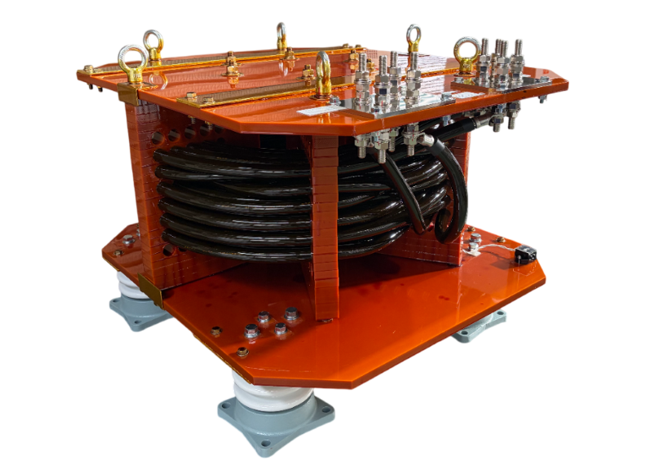

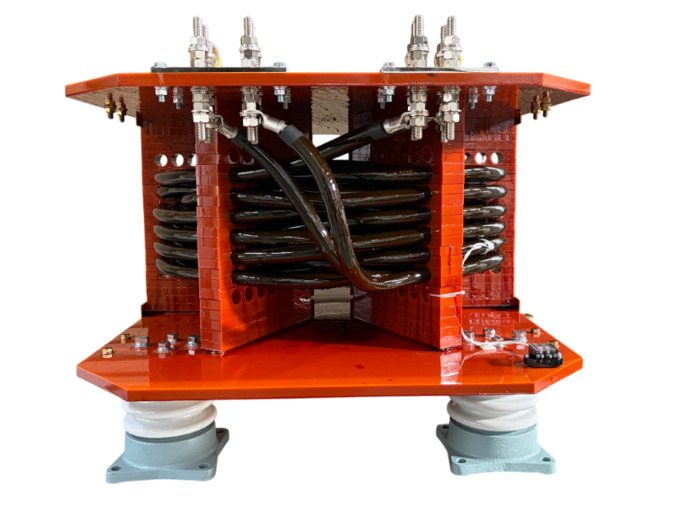

[実機製作例]
| 図番 | TR-AG1503 |
| サイズ | W700mm×D800mm×H560mm(突起部含まず） |
| 質量 | 約150kg |
| インダクタンス | 66.2μH |
| 定格電流 | 400A |
| 周波数 | 60Hz |
| 耐熱クラス | A |
| 耐電圧 | AC16kV/min. |
