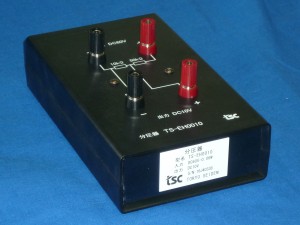

分圧器

EH0020

◆概要
 抵抗器を使った分圧回路をケースに入れたものです。

◆仕様
 入力電圧:~DC1,000V、商用周波数でしたらAC入力も可能です。
 出力電圧:DC10V(1V~10V程度の範囲で指定可能です。)
  AC入力の場合、AC出力となります。



◆一般仕様

接続端子 M6ターミナル 外形図1
外形寸法 W180 × D110 × H73 (突起物含む)
質量 約250g

内部構成回路

◆製作例

図番 TS-EH0010 TS-EH0011 TS-EH0012 TS-EH0020
入力電圧(Vi) DC60V DC55V DC310V DC600V
出力電圧(Vo) DC10V DC10V DC10V DC10V
分圧抵抗値(RA/RB) 50kΩ / 10kΩ 45kΩ / 10kΩ 600kΩ / 20kΩ 59kΩ / 1kΩ
消費電力 0.06W 0.055W 0.155W 6W
定格時間 連続 連続 連続 1分

 ※電圧計測は、入力インピーダンスの大きいデジタル・マルチメータ等を使用して下さい。


倍率器

◆製作例

図番 V2 V1  Y社製品型式(参考)
TS-EH0021 1.5KV 0.75KV 2222 01
TS-EH0022 2KV 1KV 2222 02
TS-EH0023 3KV 1.5KV 2222 03
TS-EH0024 5KV 3KV 2223 00

 ※Y社製品と電気特性は同等ですが形状は異なります。

◆使用例
・TS-EH0023の場合
BAIRITSUKI EH0023
