◆概要
一般計測用変圧器は一般に普通計測用として使用されます。

◆当社作成範囲
最高電圧40kVまで製作可能です。
取付け脚及びキャスター構造対応可納です。


◆製作例①

図 番 PT-CA0262
外形寸法 W 1050 × D 1000 × H1230 (mm) max.
質 量 700kg
仕様 定格負担 15VA
1次電圧 22000-11000V 2次切替
2次電圧 110V
階級 0.5級
周波数 50/60Hz
結線 Ｙ－Ｙ（中性点付き）
耐電圧 P-S･E AC50kVmin

C_oilvt　　　　　 C_oilvt

　　　　　　　　　　　 　

PT-CA0262外観　　　　　　　　　 　　　　 　　　　　　　　　　　　PT-CA0262回路図



◆製作例②

図 番 PT-CA0314
外形寸法 W 1300 × D 886 × H1600 (mm) max.
質 量 850kg
仕様 定格負担 25VAX2
1次電圧 40000V
2次電圧 100V
階級 0.2級
周波数 50/60Hz
結線 V
耐電圧 P-S･E AC85kVmin
S-E AC2kVmin

　　　　　　　

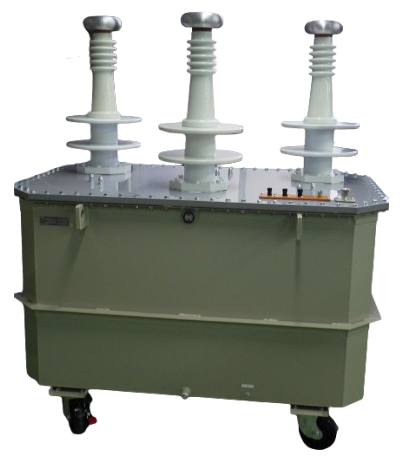

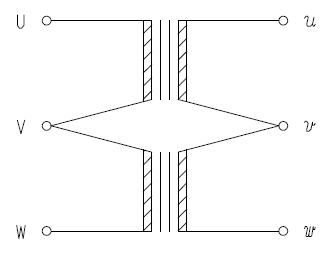

PT-CA0314外観　　　　　　　 　　　　 　　　　　　　　　　　　PT-CA0314結線図
