◆概要

110kV高電圧を測定可能な、計器用変圧器(VT:Voltage Transformer)です。

◆特長・用途

・110kV迄用の標準用計器用変圧器です。

・油入式計器用変圧器となります。

・JIS C1731-2に準じております。

◆仕様

名称 110kV高圧VT
分類 計器用変圧器 / 接地式 / 単相
準拠規格 JIS C1731-2
1次電圧 110kV
2次電圧 110V
定格負担 10VA
周波数 50/60Hz
確度階級 0.1級
質量 約620kg

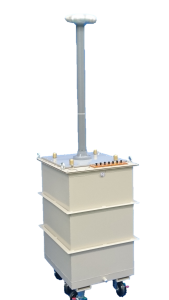

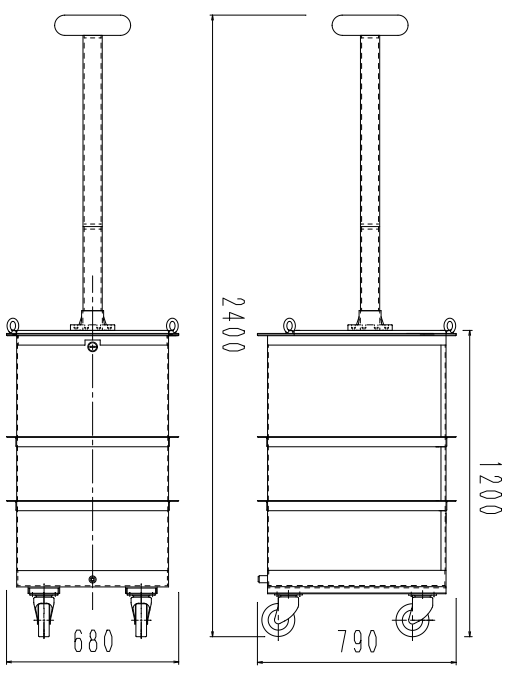

     外観写真                概略寸法                結線図

110kV-VT  110kV-VT_外形   110kV-VT_結線
