耐熱クラス：H　容量：7.5kVA～50kVAtr_sct3001
SCT3シリーズ

印刷用カタログ（PDF）は　　←こちらをクリックして下さい。

一次電圧　 400V 又は 200V
二次電圧　 400V 又は 200V
周波数　 50/60Hz
温度上昇　 75K以下
静電移行率　 -40db(1/100)平衡時
耐電圧　 1次－2次，1次－アース間 → AC13kV/1分間
耐電圧　 2次－アース間 → AC3kV/1分間
サージ電圧 　1次－2次，1次－アース間 → 30kV(1.2×50μS)
サージ電圧　 2次－アース間 → 10kV(1.2×50μS)

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　●結線図

tr_sct3002tr_sct3003

SCT3シリーズ仕様

形　名 容量
(VA)		 外形寸法(mm) 取付寸法(mm) 圧着端子 質量
(kg)
W D H H1 A B Ws Ds Φ 400V 200V
SCT3-7.5K 7.5k 355 220 450 435 350 220 250 170 14 M5 M6 110
SCT3-10K 10k 460 215 450 405 450 200 250 170 14 M5 M6 115
SCT3-15K 15k 460 230 600 525 450 215 250 170 14 M6 M8 150
SCT3-20K 20k 480 245 670 575 480 250 250 200 14 M6 M8 185
SCT3-30K 30k 565 260 600 560 550 230 250 200 14 M8 M10 240
SCT3-50K 50k 640 275 655 635 610 285 315 220 18 M8 M10 340

注記
本製品は、耐雷用変圧器ですので別途避雷器、サージアブソーバ、コンデンサーを付加してください。
変圧器の口出し線からの配線はコイルよりなるべく離してください。
変圧器にあるアース端子からの配線はなるべく太く短くなるようにしてください。

◆静電移行率の実績データ

◇三相　7.5kVA（AM0369）
　　 　　
　　　　　　　　　入力電圧波高値　12.75kV　　　　　　　　　　　　　　　　　　　出力電圧波高値　26.1V

静電移行率：E1/E2＝12.75kV/26.1V=261 1/261
減衰量：20log(E2/E1）=20log(26.1V/12.75kV)=-53.8dB

◇静電移行率-60dB（1/1000）も製作可能です。

◇単相　30kVA（AM0307）
　　　　 　　　　
　　　　　　　　　　　入力電圧波高値　9.6kV　　　　　　　　　　　　　　　　　　　　　　出力電圧波高値　7.6V

静電移行率：E1/E2＝9.6kV/7.6V=1263.2 1/1263.2
減衰量：20log(E2/E1）=20log(7.6V/9.6kV)=-62.0dB

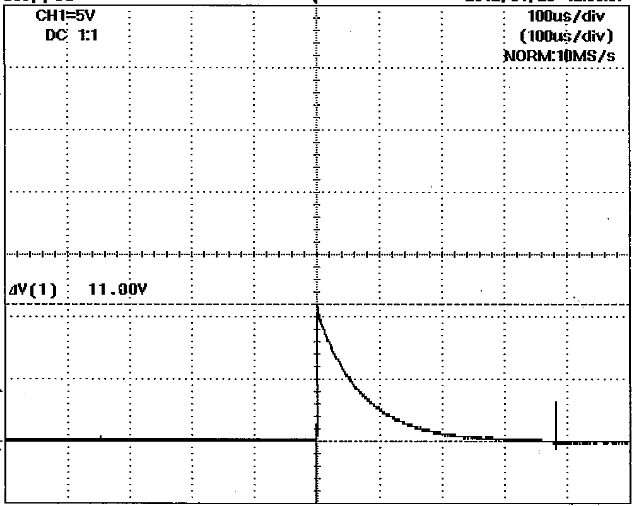

◇単相　40kVA（AM0310）
　　　　 　　　
　　　　　　　　入力電圧波高値　11.0kV　　　　　　　　　　　　　　　　　　出力電圧波高値　11.0V

静電移行率：E1/E2＝11.0kV/11.0V=1000 1/1000.0
減衰量：20log(E2/E1）=20log(11.0V/11.0kV)=-60.0dB

◇単相　50kVA（AM0345）
　　　 　　 　　　
　　　　　　　　　　　　　入力電圧波高値　10.5kV　　　　　　　　　　　　　　　　　　　出力電圧波高値　9.7V

静電移行率：E1/E2＝10.5kV/9.7V=1082.5 1/1082.5
減衰量：20log(E2/E1）=20log(9.7V/10.5kV)=-60.7dB
