高電圧変圧器

◆概要
　 耐電圧試験器や絶縁破壊試験器に使用する高電圧変圧器です。
　　大容量タイプもあります。

◆当社製作範囲
　 出力電圧100kVまで実績あり。
　 取付脚、及び、キャスター構造の対応が可能です。
　 高圧の電圧検出付きも可能です。

◆外観

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　・製作例高電圧変圧器（油絶縁形）TR-AC1020

◆製作実績

参考実績仕様
No.	出力電圧(V)	入力電圧(V)	容量(VA)	乾式・油入	形名
1	100kV	200V	5kVA	油入	TR-AC0481
2	100kV	200V	12kVA	油入	TR-AC1003
3	100kV	200V	20kVA	油入	TR-AC1020
4	50kV	100V	1kVA	油入	TR-AC0369
5	50kV	220V	5kVA	油入	TR-AC0921
6	33kV	200V	3kVA	乾式	TR-AH1930
7	30kV	400V	150kVA	油入	TR-AC0875
8	30kV	200V	20kVA	乾式	TR-AC0953
9	30kV	200V	10kVA	乾式	TR-AC0969
10	30kV	100V	500VA	油入	TR-AC0929
11	20kV	200V	15kVA	乾式	TR-AC0941
12	20kV	100V	600VA	乾式	TR-AH1886
13	13kV	100V	500VA	乾式	TR-AH1718
14	12kV	100V	2.4kVA	乾式	TR-AH1520

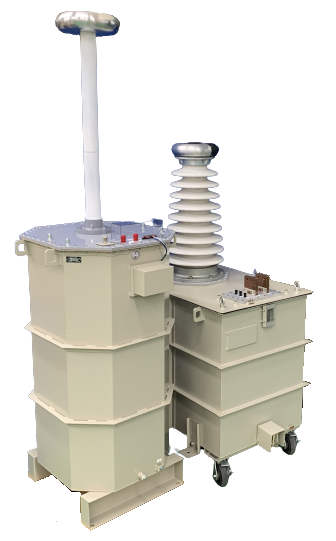

◆製作例　高電圧変圧器(油絶縁形)　AC0875
