◆概要
　 貫通型のトランスです。
　 中心の穴を通した巻線をすることにより、任意の電圧・電流を取り出す事ができます。

◆製作例①
　形 名 TR-AL0014
仕
様		 　相 数 単相
　容 量 2kVA
　入力電圧 200V
　出力電圧 3V (2ターン貫通)
　周波数 50/60Hz
　耐熱クラス B
　耐電圧 AC2kV/min
　1ターン当たりの電圧 1.75V
　外形寸法 W200 x D230 x H250 (mm)
　質 量 約25kg

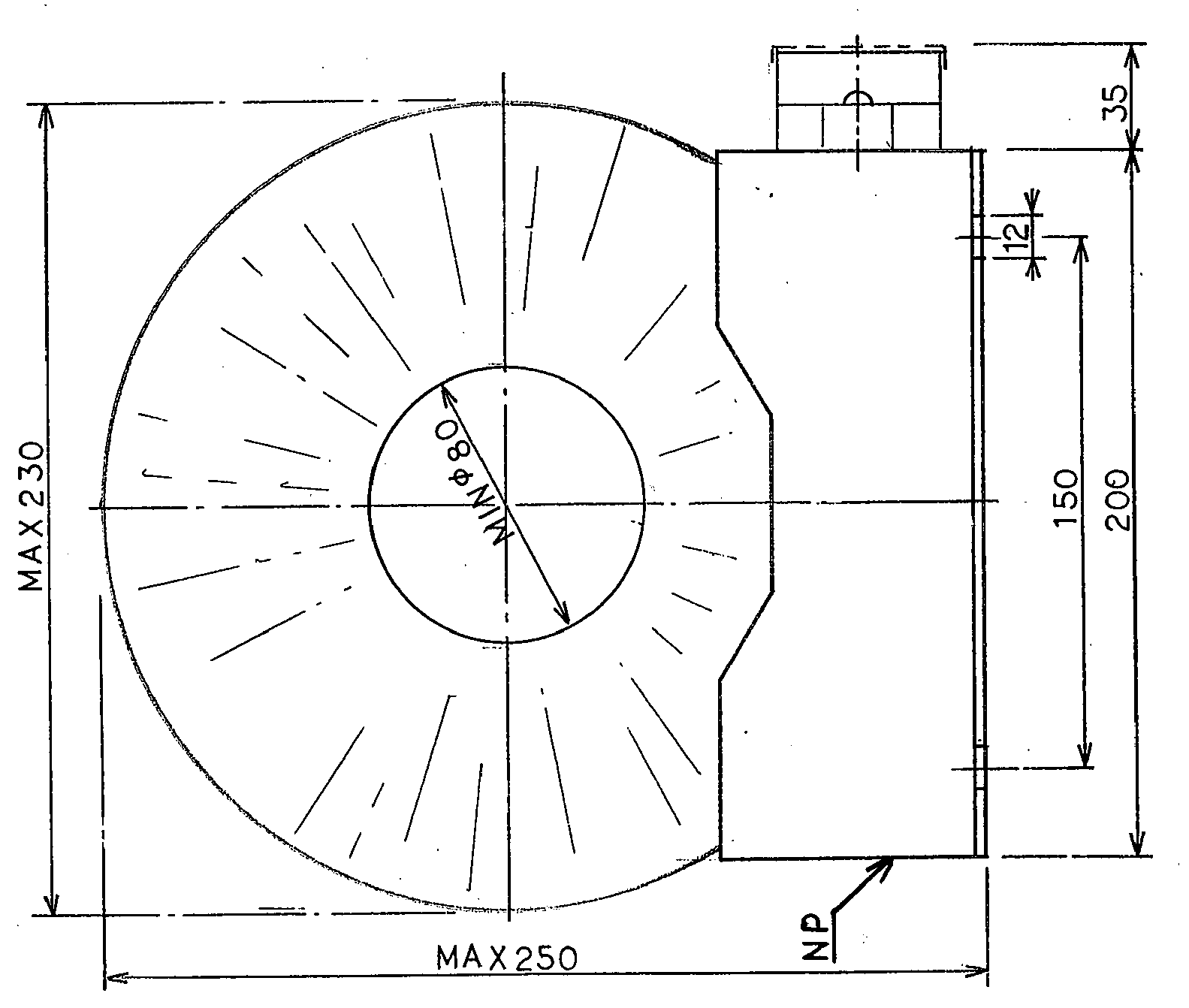

AL0014




◆製作例②
　形 名 TR-AH1967
仕
様		 　相 数 単相
　容 量 16kVA
　1次電圧 200V
　2次電圧 4V (1ターン貫通)
　2次電流 4000A
　周波数 50/60Hz
　耐熱クラス H
　耐電圧 AC2kV/min
　外形寸法 W500 x D410 x H328 (mm)
　質 量 約180kg



◆注意
　電流に応じた線材で巻線してください。
