◆概要
 ダイオード整流直流用変圧器です。
 24相出力とすることで次の効果が得られます。
 ①出力リップル電圧を抑えることができます。
 ②入力力率の改善が図れます。(入力電流は正弦波に近い形になります。)
◆24相変圧器の原理と性能
24相の原理は
 変圧器の出力巻線を、Δ結線、Y結線、千鳥結線(±15度)の4つとすることで、
 15度づつ位相のずれた、出力を得ることができます。

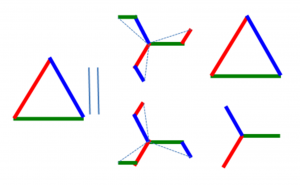

24相修正ベクトル Tr回路図
    24相変圧器の結線イメージベクトル図             24相変圧器+整流回路

20190409_143710_380_Rv
     出力各相の整流後電圧波形

この結果、リップルが小さい出力電圧が得られ、入力電流は正弦波に近い形になります。
20190409_150544_950Rv 20190409_155057_550Rv
 全体の出力電圧波形(4直列ダイオードの両端)            入力電流波形

◆直流電源(24相変圧器)の仕様・外観
仕様:800V-25A(20kW)
回路図 24SOU
             回路図                       24相変圧器の外観

印刷用カタログ(PDF)はこちら 24相変圧器
