◆概要
本装置は、単相AC200Vを入力とし、低電圧・大電流（AC50A～1000A）の出力として負荷に電力を供給します。
昇降圧は、モーター駆動で手動/自動での設定が可能です。

























<パネル部>

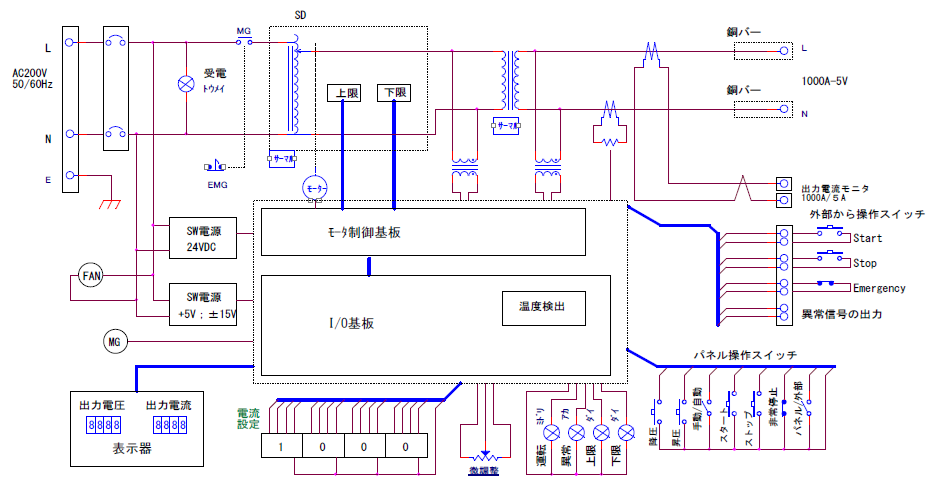

◆主回路ブロック図



◆一般仕様

図番 PS-HB0118
外形寸法 500(W)×1400(H)×900(D) mm　(ﾊﾟﾄﾗｲﾄ含む、突起部除く）
ストッパー付キャスター(前輪2輪のみ)
質量 約210kg
冷却方式 強制空冷

◆電気的仕様

入力電源 単相AC200V 6kVAの設備容量が必要
周波数 50/60Hz（入力電源周波数による）
出力電流 単相2線　AC50A～1,000A
定電流制御（自動モードのみ）50A～1000A
出力電圧 端子間電圧最大5V
時間定格 連続
昇圧時間 1 分（電圧調整器が0～200V(MAX)まで回転する時間）固定
（但し、入力電圧200V 時）※降圧時間も同様
電流設定 デジスイッチ4桁（設定分解能1A） : 0～1000A
微調整ﾎﾞﾘｭｰﾑ ：調整範囲±30A(FS の3%)(自動ﾓｰﾄﾞ時のみ有効)
電流安定度 ±3%FS　(1分間平均値にて）
