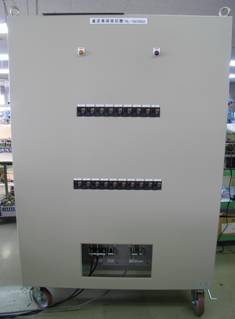

◆概要C_tyokuryuuhuka_1
１．パワエレ回路では、様々な直流部の評価が必要になります。
　　本装置は高電圧（７００V　７０A）まで対応しております。
２．電流用モニタシャントを内蔵しております。
３．低価格です。

◆仕様

形名 TRL-70070DS2
図番 TS-EE0051
印加電圧 DC700V
印加電流 DC70A
容量 49KW
負荷設定 １００Ω×９回路
１ＫΩ×１０回路
ブレーカにて開閉
シャント １００Ａ／１００ｍＶ
制御入力 ＡＣ１００Ｖ，５０／６０Ｈｚ
強制空冷 上面排気
過焼センサ 装置上部が２５０℃に達すると表示灯点灯
寸法 Ｗ１２００×Ｄ９００×Ｈ１８００（mm)　(突起部は含まず)

※本装置は、通電中に負荷の開閉はできません。

◆用途例
・インバータ、コンバータの直流部の実負荷評価
・直流部の放電用
