※新規発注の際は標準負荷装置（RRシリーズ・RLCシリーズ）をお勧めしています。

TRL_1　　　　TRL_2

ＴＲＬＦシリーズ　　　　　　　　　　　TRLシリーズ

ＴＲＬとＴＲＬＦシリーズの特長

ＴＲＬ，ＴＲＬＦシリーズは、各種電源（交流発電機、直流発電機、溶接機、電池、静止形電源、その他）の負荷特性試験
及び各種スイッチ（電磁接触器、電磁開閉器、リミットスイッチ等）の開閉、遮断動作試験に最適です。

・ＴＲＬは、交流単相、三相、直流用と三機種の自然空冷式の負荷抵抗器です。

・ＴＲＬＦは、交流単相、三相用力率可変式で自然空冷式の負荷装置です。
　遅れ力率及び進み力率0.1～1.0の範囲で連続的に可変する事が出来ます。　　　　　　　　　　
　（力率0.98～1.0は、Ｌ・Ｃ・Ｒの合成で可能です。）

単相・直流用ＴＲＬ形

TRL_3

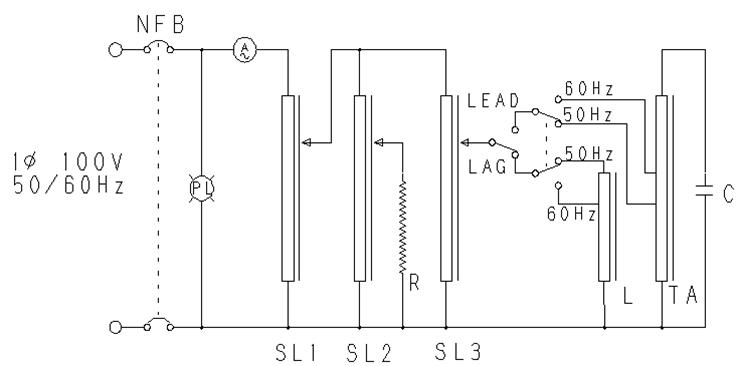

単相ＴＲＬＦ形

TRL_4

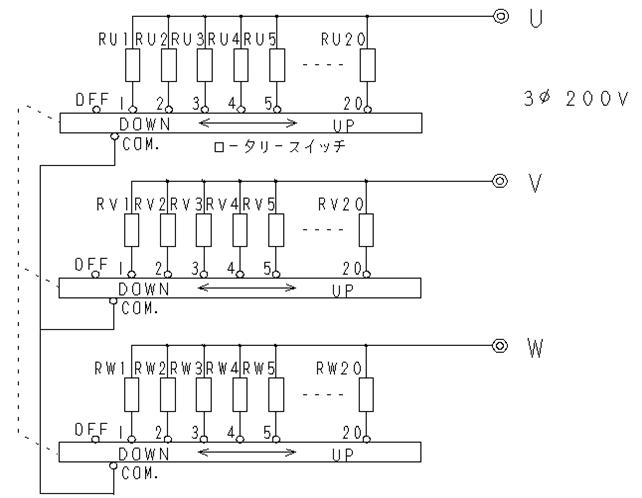

三相ＴＲＬ形

TRL_5

三相ＴＲＬＦ形

TRL_6

ＴＲＬシリーズ仕様

単相

型 式 ノッチ数 電流値 電圧値 容量 寸法
（Ｗ×Ｈ×Ｄ）		 質量
（Ｋｇ）
TRL1-2K 20 0～20A（1.0Aステップ） AC/DC共用100V 2KW 400×500×550 23
TRL1-3K 20 0～30A（1.5Aステップ） AC/DC共用100V 3KW 400×600×550 25
TRL1-4K 20 0～40A（2.0Aステップ） AC/DC共用100V 4KW 400×700×550 27
TRL1-5K 20 0～50A（2.5Aステップ） AC/DC共用100V 5KW 400×700×550 28
TRL1-10K 20 0～100A（5.0Aステップ） AC/DC共用100V 10KW 700×700×650 55

三相

型 式 ノッチ数 電流値 電圧値 容量 寸法
（Ｗ×Ｈ×Ｄ）		 質量
（Ｋｇ）
TRL3-2K 10 0～6A（0.6Aステップ） AC200V 2KW 500×400×550 25
TRL3-3K 10 0～9A（0.9Aステップ） AC200V 3KW 500×450×550 28
TRL3-5K 10 0～15A（1.5Aステップ） AC200V 5KW 500×550×550 29
TRL3-9K 10 0～27A（2.7Aステップ） AC200V 9KW 500×800×650 40
TRL3-12K 10 0～34.6A（3.46Aステップ） AC200V 12KW 700×800×750 48

ＴＲＬＦシリーズ仕様

単相

型 式 電流値 力率 周波数 電圧値 容量 寸法
（Ｗ×Ｈ×Ｄ）		 質量
（Ｋｇ）
TRLF1-1K 0～10A 0.1～1.0 50/60Hz AC100V 1KVA 500×685×450 65
TRLF1-2K 0～20A 0.1～1.0 50/60Hz AC100V 2KVA 650×835×550 110
TRLF1-3K 0～30A 0.1～1.0 50/60Hz AC100V 3KVA 750×885×550 145
TRLF1-4K 0～40A 0.1～1.0 50/60Hz AC100V 4KVA 700×1135×700 195
TRLF1-5K 0～50A 0.1～1.0 50/60Hz AC100V 5KVA 800×1135×700 260

三相

型 式 電流値 力率 周波数
（要指定）		 電圧値 容量 寸法
（Ｗ×Ｈ×Ｄ）		 質量
（Ｋｇ）
TRLF3-2K 0～5.8A 0.1～1.0 50/60Hz AC200V 2KVA 500×735×650 110
TRLF3-3K 0～8.7A 0.1～1.0 50/60Hz AC200V 3KVA 500×935×650 125
TRLF3-4K 0～11.6A 0.1～1.0 50/60Hz AC200V 4KVA 600×1035×750 170
TRLF3-5K 0～14.5A 0.1～1.0 50/60Hz AC200V 5KVA 600×1135×850 200
