◆概要
本装置は、200kWが3筐体で600kWの抵抗性負荷と、200kvarが3筐体で600 kvarの誘導性負荷と、
操作ボックスで構成 されるRL負荷装置です。
屋外設置可能で、操作は操作ボックスのタッチパネルで行います。また屋内から通信での操作もできます。

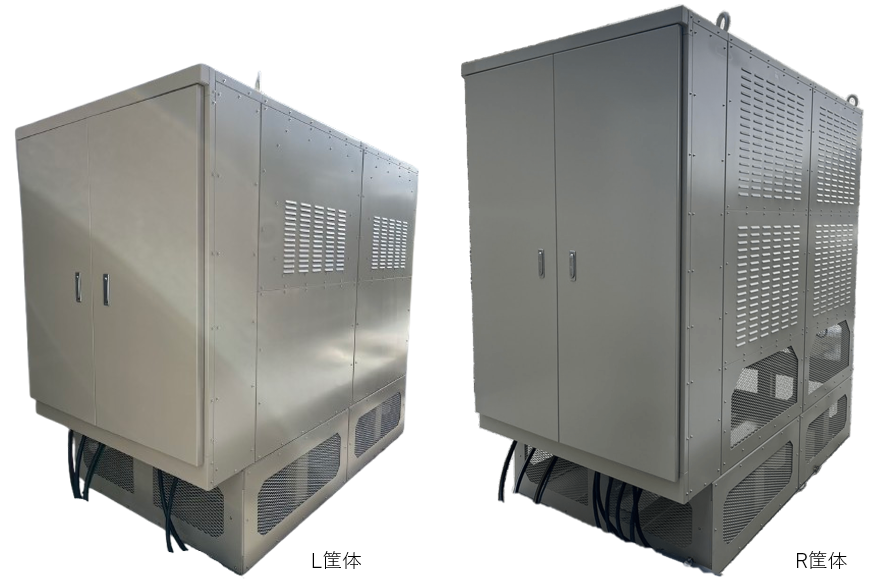

◆外観

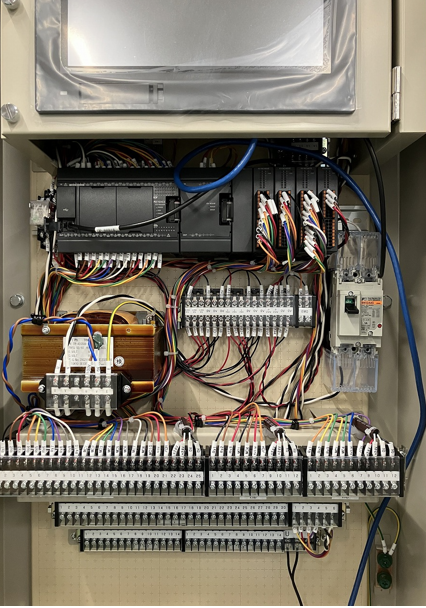

(操作ボックス 扉内部)



◆仕様

一般仕様
名称 RL負荷装置
図番 TS-EE0199
外形寸法 R筐体1～3 ：　W1,203mm×D1,995mm×H2,102mm（突起部含まず）
L筐体1～3 ：　W1,103mm×D1,995mm×H1,701mm（突起部含まず）
操作ボックス：　W500mm×D500mm×H1440mm（突起部含まず、ｼｸﾞﾅﾙﾀﾜｰ含む）
重量 R1筐体：約1,070㎏
R2,R3筐体：約1,060㎏
L1筐体：約1,820㎏
L2,L3筐体：約1,650㎏
操作ボックス：約75kg
設置場所 屋外　IP44相当
（注）R筐体のヒータ部、ヒータ冷却用ファン部は排気のため除外
（雨水に濡れても問題ない部品を使用）
電気仕様
定格 ①抵抗負荷
　電圧：三相3線AC440V（線間電圧）
　電流：262A　×　3筐体
　結線：Y結線
②リアクトル負荷
　電圧：三相3線AC440V（線間電圧）
　電流：262A　×　3筐体
　結線：Y結線
周波数 60Hz
負荷容量 最大合成容量　約840kVA
①抵抗負荷：600kW ± 10％
　設定分解能：1kW
②リアクトル負荷：600kvar ± 10％
　設定分解能：1kvar
抵抗負荷容量 600kW（3筐体の構成です。）各エレメントの許容差：±10％
①R筐体1　総容量：200kW（内訳：1k+2k+3k+4k+10k+20k+20k+40k+100kW）
②R筐体2　総容量：200kW（内訳：100k+100kW）
③R筐体3　総容量：200kW（内訳：100k+100kW）
リアクトル負荷容量 600kvar（3筐体の構成です。）各エレメントの許容差：±10％
①L筐体1　総容量：200kvar（内訳：1k+2k+3k+4k+10k+20k+20k+40k+100kvar）
②L筐体2　総容量：200kvar（内訳：100k+100kvar）
③L筐体3　総容量：200kvar（内訳：100k+100kvar）
制御用電源 ①操作BOX制御電源：単相2線AC100V±10％ 60Hz　約4A
②FAN,MG用電源：三相3線AC200V 60Hz　約30A
