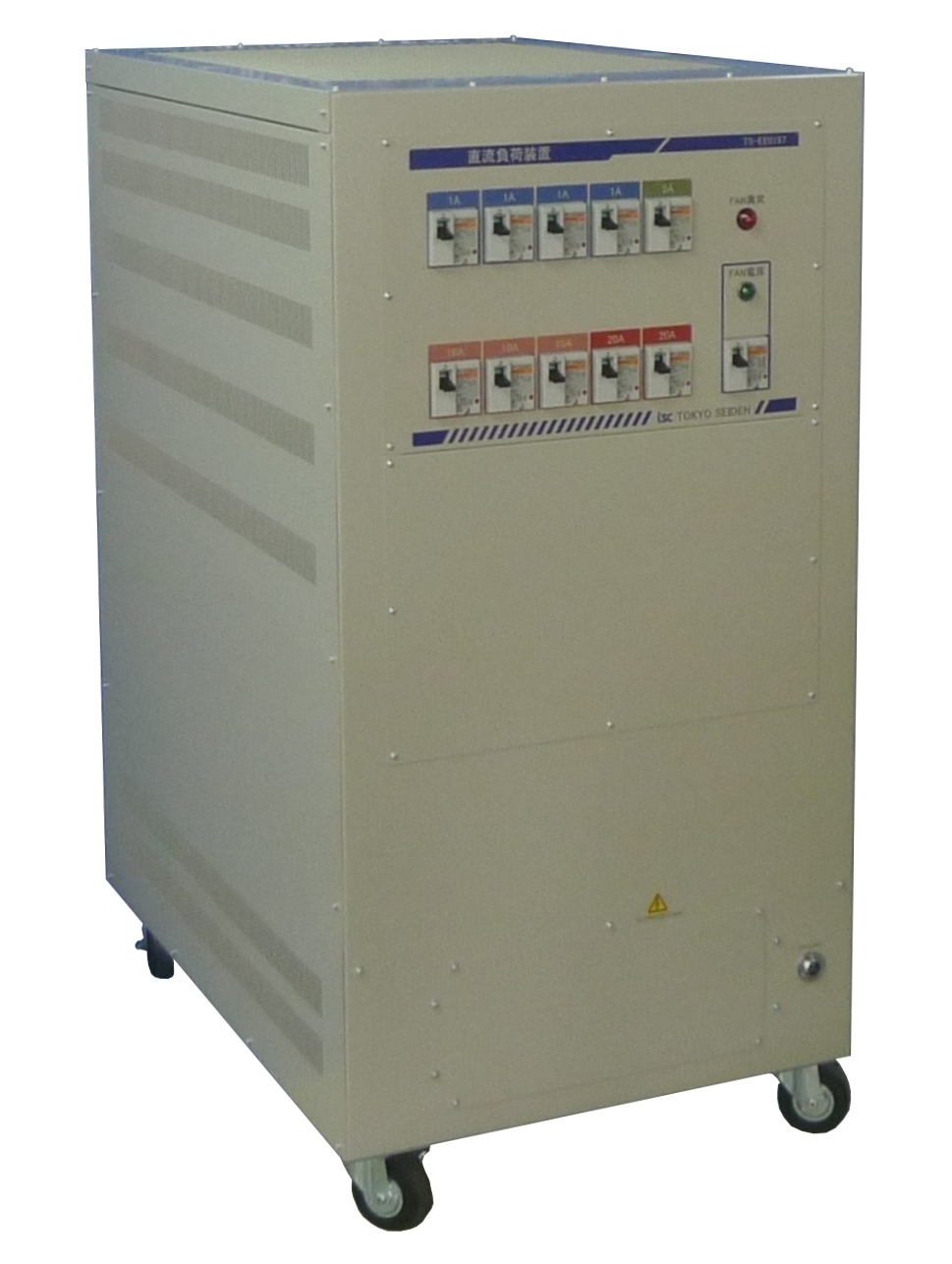

◆概要EE0157 SEIHIN
 ・本装置は、DC270V対応の負荷装置です。
  交流用負荷としても使用できます。ブレーカにより負荷を選択します。

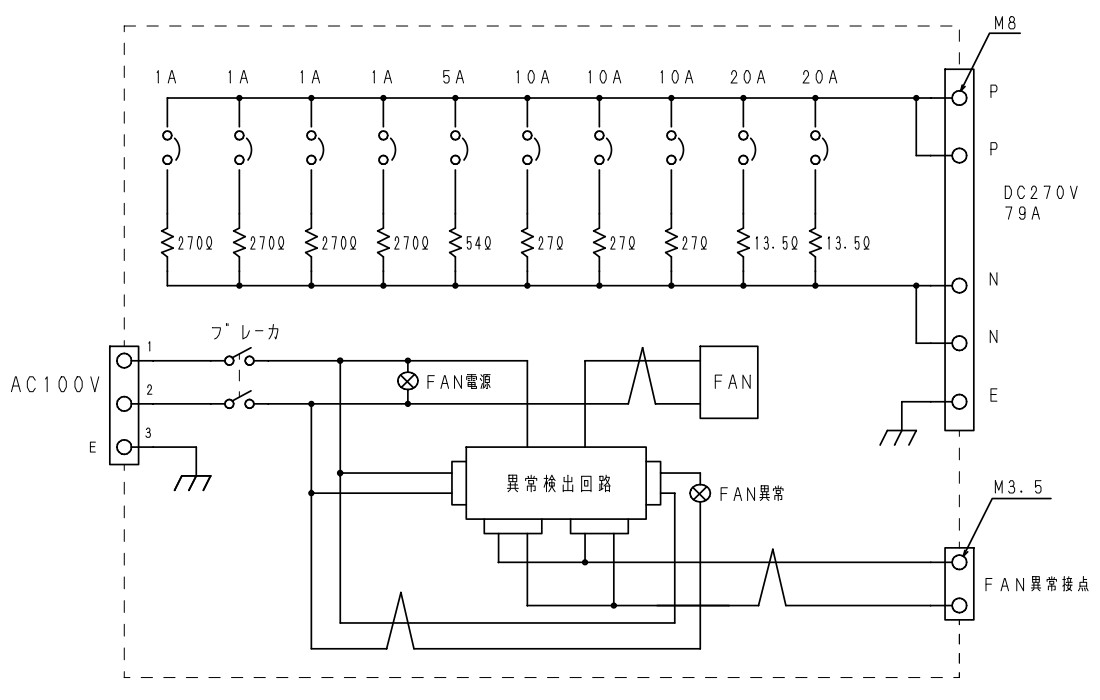

◆回路構成

EE0157 KAIRO 9.10

◆仕様

一般仕様
   品名・型式 抵抗負荷装置 TS-EE0157
   寸 法 W556×H1106×D824(mm)(但し突起部は、含みません)
   質 量 約110Kg
   冷却方式 強制空冷
電気仕様
   負荷容量 21.3kWmax
   試験電圧 DC 270V(最大285V) (ACも可)
   負荷設定 ブレーカ投入式
   負荷電流 1A×4回路+ 5A×1回路 + 10A×3回路 + 20A×2回路
   電流誤差 ±5%
   時間定格 連続
   制御電源 1Φ AC100V, 50/60Hz, 5A以下
   FAN異常アラーム FANのロック及びFAN電源ケーブル断線により、「FAN異常」ランプを点灯し、
FAN異常接点(異常時:クローズ)を出力します。
※電源投入時は、FANの回転が安定するまでFAN異常アラーム状態となります。
