◆概要
・本装置は、抵抗負荷装置です。
・抵抗器は巻線抵抗を使用しないことで低インダクタンスを実現しています。

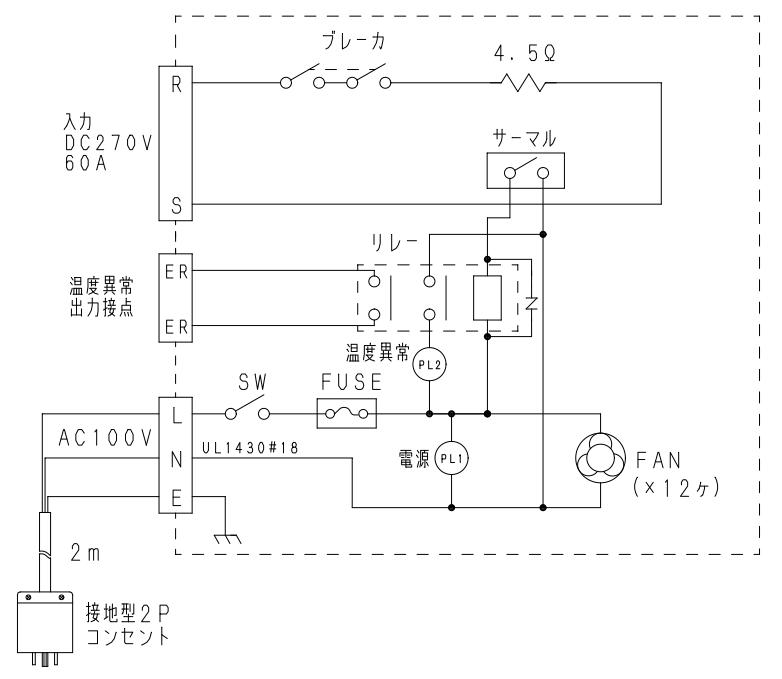

◆回路構成

EE0156KAIRO910

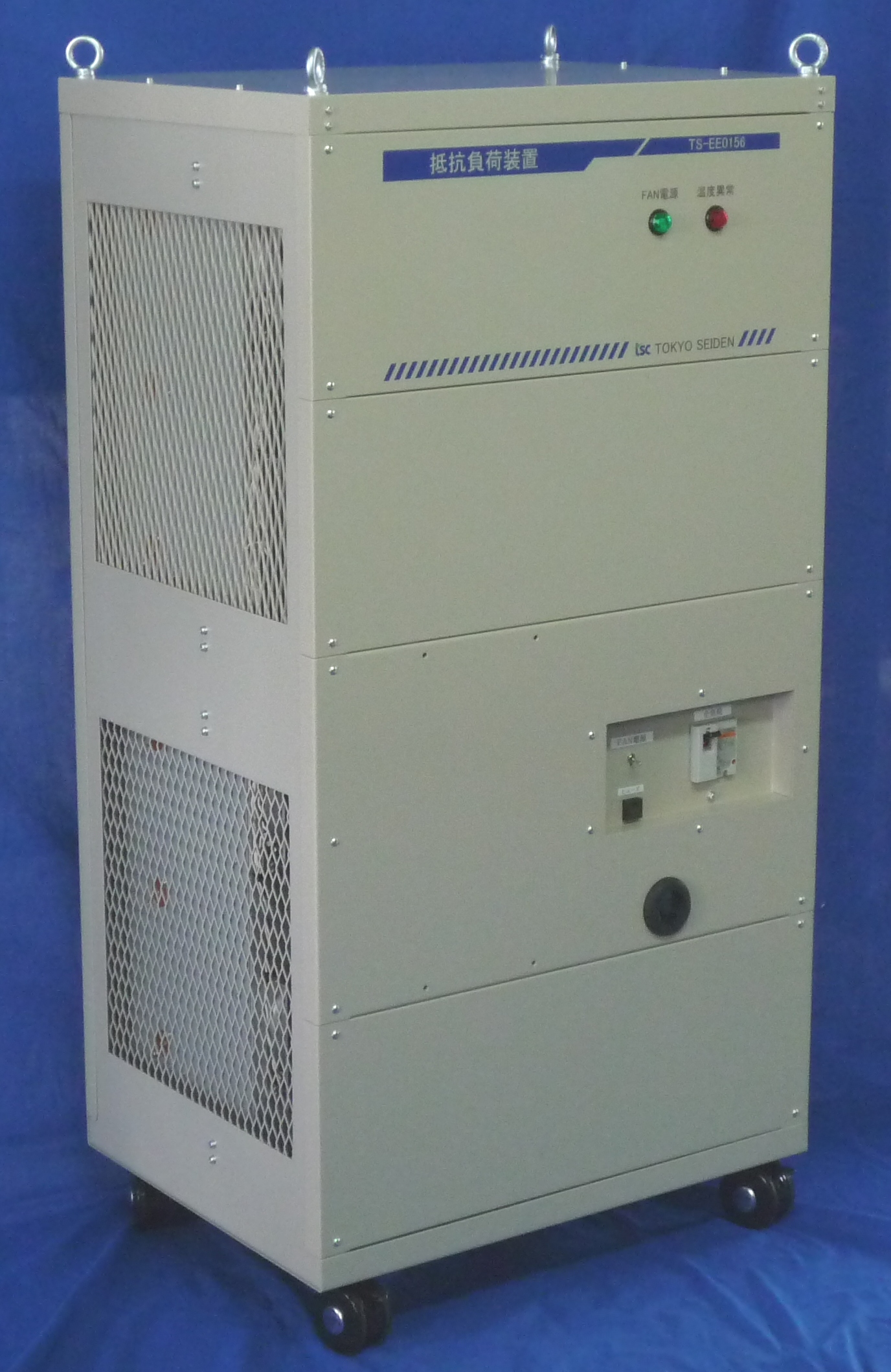

SEIHIN-EE0156-noUnit

◆仕様

 一般仕様
名 称 抵抗負荷装置
型 名 TS-EE0156
冷却方式 強制空冷
寸法 W527×H1058×D396 (mm)(但し突起部は、含みません)
質量 約57.4Kg
 電気仕様
容 量 16.2kW
電 圧 DC270V
電 流 60A
時間定格 連続
抵抗値 4.5Ω±5%
インダクタンス値 32.3μH(端子間のインダクタンス)
ファン電源 単相2線 AC100V-約2A
