◆概要SEIHIN_EE0154

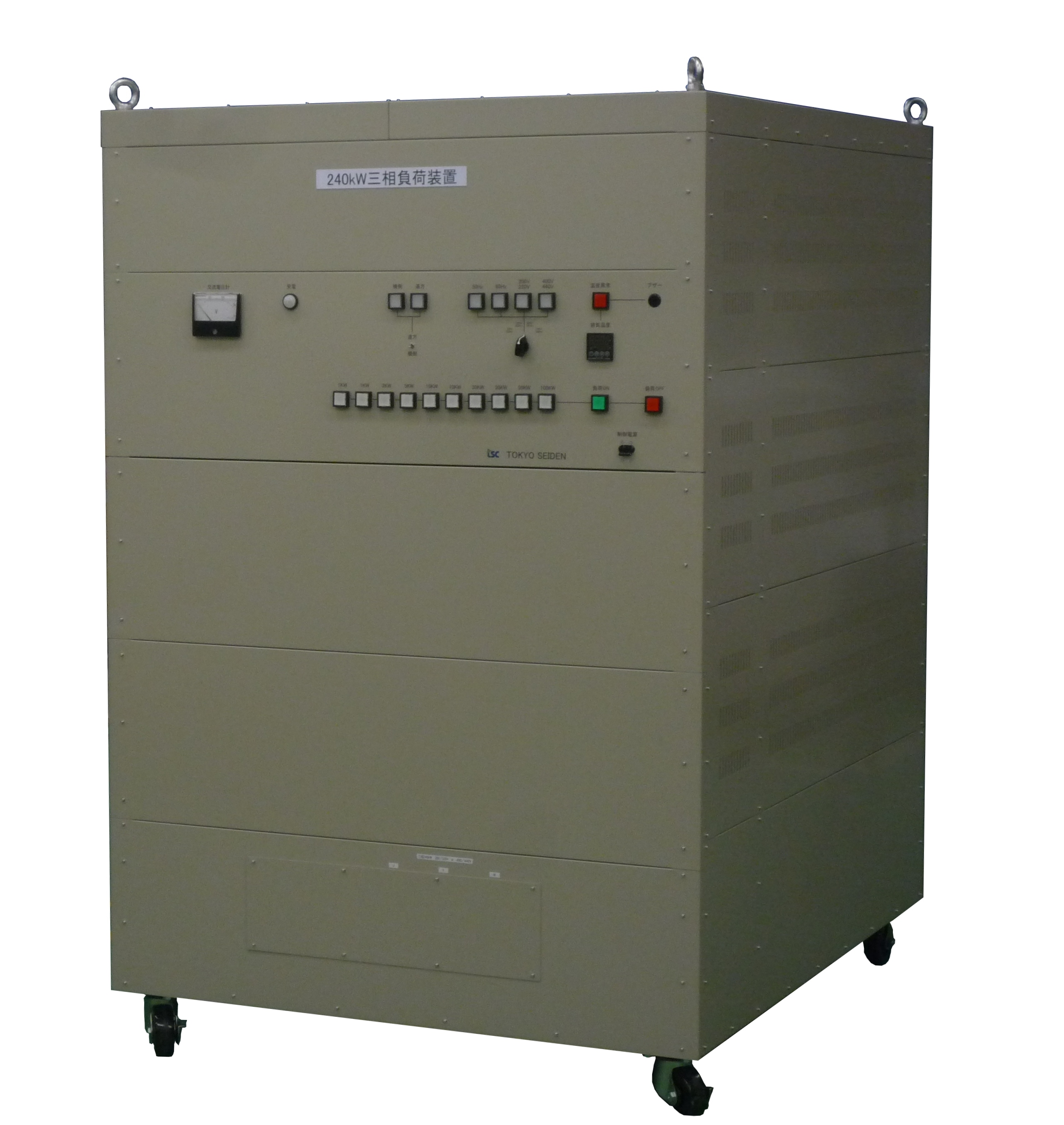

 本装置は、電力用抵抗器を内蔵した三相負荷装置です。
 パネル操作または外部接点信号により負荷を選択できます。











◆仕様

一般仕様
名称・型式 240kW三相負荷装置・TS-EE0154
寸法 W1203×H1702+130×D1501
4輪自在、前2個ストッパー付キャスター
質量 約700kg
冷却方式 冷却ファンによる強制風冷方式(単相 AC100V 200W ×4基 )
電気仕様
負荷容量 240kWmax
試験電圧 AC 三相200V(50Hz)/220V(60Hz) or 400V(50Hz)/440V(60Hz)
負荷設定 1 kW +1 kW +3 kW +5 kW +10 kW +10 kW +30 kW + 30 kW + 50 kW + 100 kW
( 照光式スイッチより設定 )
設定誤差 ±5%以下 温度上昇による抵抗値変化+5%以下
時間定格 連続
操作電源 単相 AC100V, 50/60Hz 20A以下
操作方式 本体パネル操作による。
また、リモート操作用にリモート入力端子を設けています。
切替方式 試験電圧選択 切替スイッチ(ランプ表示付)
リモート操作切替スイッチ(ランプ表示付)
(リモート操作切替スイッチのどちらにおいても負荷設定スイッチは点灯致します)
交流電圧計 AC600V  2.5級
安全保護 過温度時負荷を遮断し温度異常ランプを点灯させて、ブザーを鳴らします。
現在温度はパネル面に表示します。また過温度検出値の設定も行えます。
外部接点信号を設けています。(異常時:オープン、正常時:クローズ)
