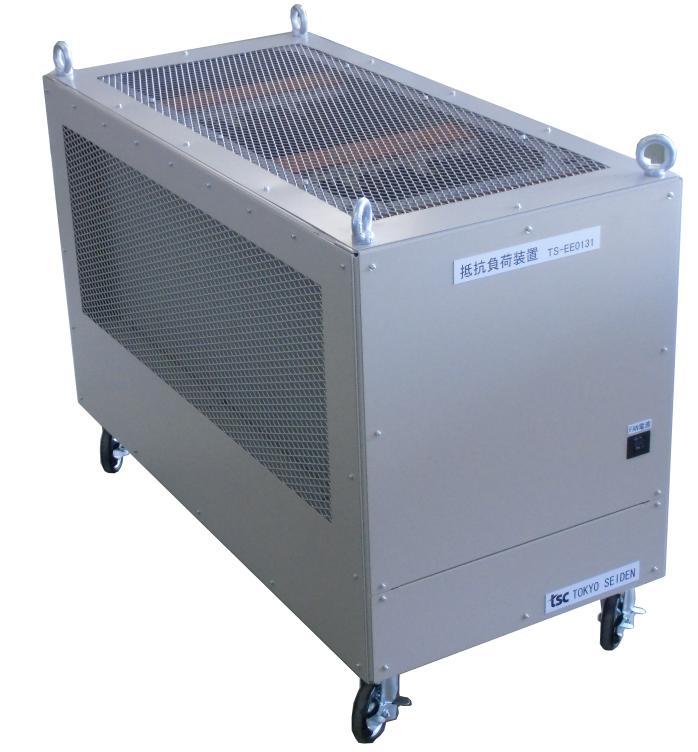

抵抗負荷装置 (低インダクタンス型）

◆概要
　　本装置は、高周波に対応した抵抗負荷装置です
　　巻線抵抗を使用しないことで低インダクタンスを実現しています。
　　パワエレ回路の評価に使用します。

◆特徴
　　・抵抗はそれぞれ独立していますので、
　　　結線を変えることにより、三相や大電流にも使用可能です。
　　・小型・低価格です。

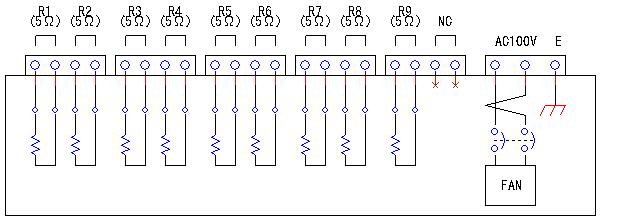

◆回路図

◆仕様

一般仕様
名称	抵抗負荷装置
図番	TS-EE0131
外観寸法	570(W)×870(H)×1170(D)（ｍｍ）　突起部含まず　(体積：当社50kW従来品と比較して約70%小型化)
質量	約160kg (質量：当社50kW従来品と比較して約62%軽量化）
冷却方式	強制空冷
電気仕様
定格容量	50kW
電圧	定格電圧 AC1500Vrms　（抵抗9回路直列接続時）
	抵抗ブロック1個あたりの最大印可電圧:200V
電流	抵抗ブロック1個あたり最大40A
抵抗値	5Ω±5%×9回路　（直列・並列接続可能）
ﾌｧﾝ用電源	単相2線 AC100V-約3A　50/60Hz。
ｲﾝﾀﾞｸﾀﾝｽ	52μH（抵抗ブロック1個あたり）　※巻線抵抗を使用しないことで低インダクタンスを実現しています。
