◆概要
・本装置は、三相抵抗負荷装置です。
・パネル面の手動スイッチにより負荷を設定できます。

EE0163

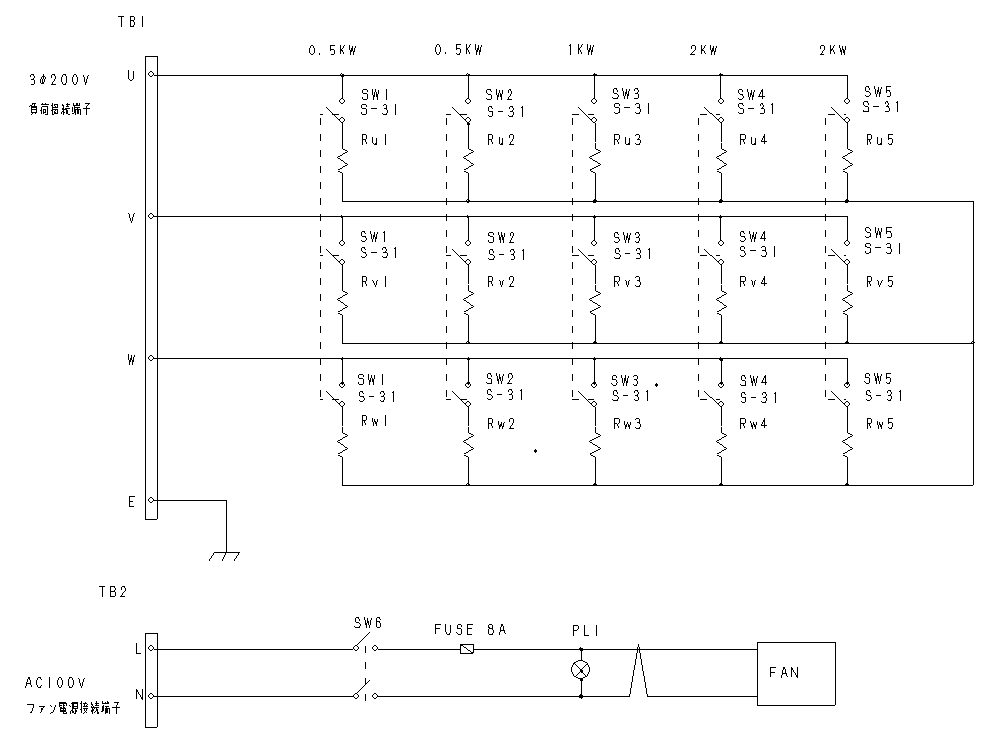

◆回路構成
　三相（0.5kW×2回路 、1kW×1回路、2kW×2回路）

EE0163-2

◆仕様

一般仕様
名　称 抵抗負荷装置
形　名 RR3-6K（図番：TS-EE0163）
冷却方式 強制空冷
寸法 W440×H610×D360 （mm）（但し突起部は、含みません）
質量 約28Kg
電気仕様
容量 6kW
電圧 三相3線AC200V
負荷設定 各スイッチにより、電力値を設定
　0.5kW/0.5kW/1kW/2kW/2kW
時間定格 連続
ファン電源 単相2線 AC100V-約2A
