◆概要
本電源は三相全波整流回路を2組直列接続し，12相整流回路の電源盤です。
盤内にはDC600V用入力の直流電源（DC24V）を備えています。
12相整流ﾄﾗﾝｽ，主回路開閉機能は含まれていません。

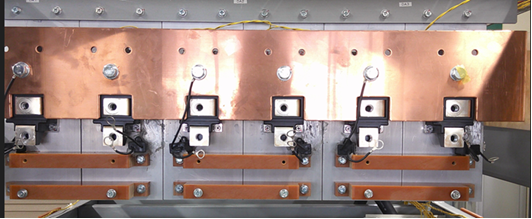

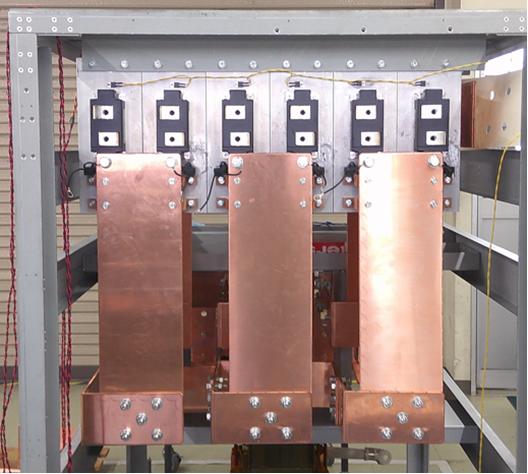

◆外観



































◆一般仕様

図番 PS-HC0106
外形寸法 900(W)×1750(H)×1327(D) mm
質量 570kg
絶縁抵抗 主回路　－筐体間 DC1000V 5MΩ 以上
制御回路－筐体間 DC500V 5MΩ 以上
耐電圧 主回路　－筐体間 AC2500V/1分間　異常なきこと
制御回路－筐体間 AC1500V/1分間　異常なきこと
冷却方式 強制空冷
設置環境 屋内
保護等級　　IP20
使用温度　　-10℃～40℃
使用湿度　　15～85%RH（結露なきこと）

◆電気的仕様

入力 三相Δ結線210V-820A，三相Y結線210V-820A　60Hz
出力 直流550V-1000A
整流リアクトル（0.1mH-1000A）内蔵
電圧変動範囲 無負荷～定格負荷において，DC600V～DC500V以内
制御電源 入力：DC300～600V（DC側より供給）
出力：DC24V－7A
計測 DC電圧・DC電流
AC入力電圧（R－S間，T－S間，R－T間）
異常検出 ①出力：過電圧・過電流
②入力：不足電圧・過電圧，欠相，ヒューズ溶断
③過温度
