マルチ電源装置

◆概要

3φ入力から3φ、1φのマルチ出力を得ることができます。
工場、実験室等の配電盤付近に設置し、3φ電源に接続
すればこれ1台で余計な配線工事が不要となります。

【特徴】
・ 入力側のノイズフィルターにより高周波のノイズをカット
　 できます。
・ 短絡や過負荷等の異常時ブレーカーにより回路を遮断
　 できます。
・ 絶縁トランスを使用しているので、感電する危険が少な
　 く、ノイズが低減できます。
・ 外部に非常停止がスイッチ取りつけ可能です。

◆仕様

入力	入力電圧	3φ　AC200V
	周波数	50/60Hz
出力	容量	3φ　10.4kVA　　1φ　 1.2kVA
	出力電圧	3φ　AC200V　　1φ　 AC100V
	出力電流	3φ　30A　　　 　1φ　 12A
結線方法	1次側　Δ結線　　　2次側　Y結線　逆V結線
寸法	W300 ×　D475 × H750 （mm)　　(突起部は含まず)
質量	約 180kg

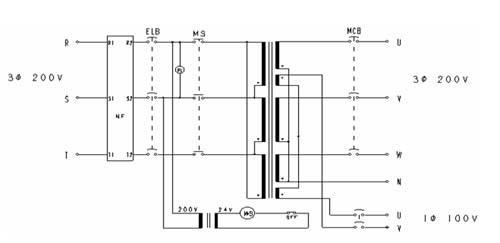

回路図
