◆概要
　コンデンサ等の試験物に直流を印加しながらリップル電流を流し、評価を行う電源装置です。
　直流は1600Vまで印加できます。

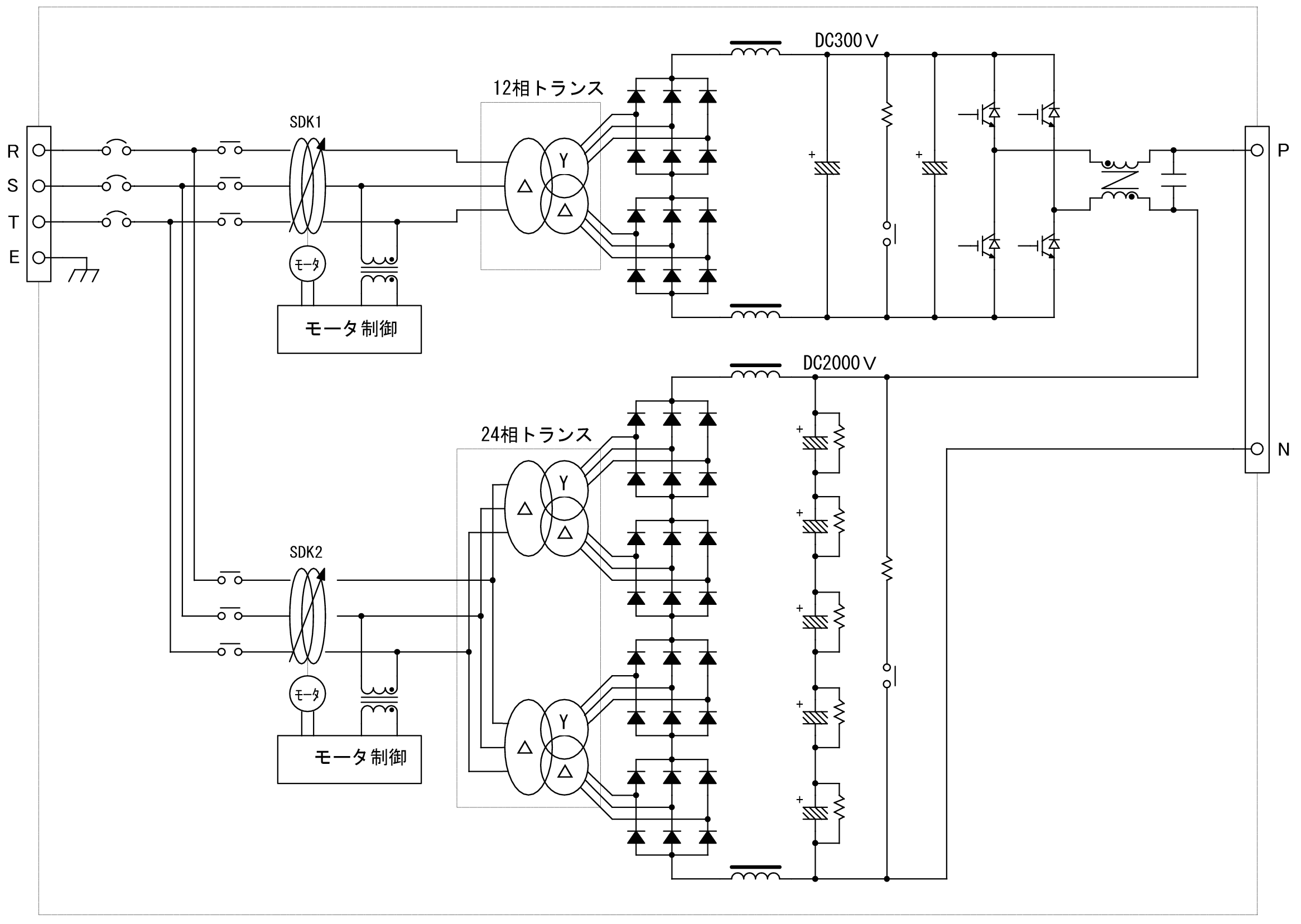

◆ブロック図
hd00gic

◆仕様

名称 高周波リップル重畳電源
外形寸法・質量 800(W) × 1400(H) × 1200(D) (mm)　突起部含まず　約750kg
入力 電圧 三相200V
周波数 50/60Hz
出力 印加直流電圧 DC0～2000V　（スライダックSDK2により設定）
リップル電流 0～200Arms　（電流波形：三角波、スライダックSDK1により設定）
リップル周波数 5k～20kHz　（0.1kHzステップで設定可能）
　（～50kHzまで対応可能です）
保護機能 出力過電流・過電圧、過温度
