◆概要

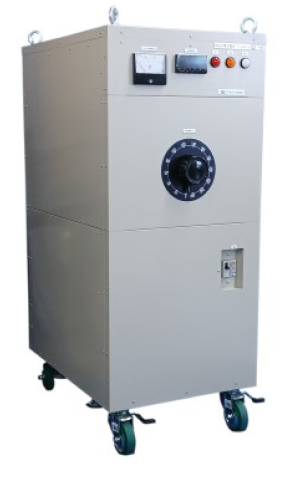

本電源は手動の摺動電圧調整器と電流発生トランスをケースに組込んだ低圧大電流電源です。
摺動電圧調整器により出力電流計の値を見ながら，目的の電流値になるよう手動調整します。
保護機能として、入力過電流はブレーカ，出力過電流は電流計のコンパレート機能、過温度は
トランス及び摺動電圧調整器にサーマルリレーを設け、異常時は主回路を遮断します。

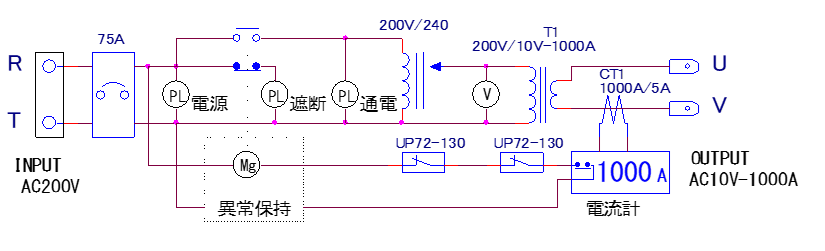

◆主回路ブロック図(PS-HB0114)

◆仕様

図番 PS-HB0119 PS-HB0114
外形寸法 502(W)×1256(H)×702(D) mm
　 (据え置き型ケース、突起部除く）
質量 約185kg
冷却方式 強制空冷
入力電源 単相AC200V（±10％）
周波数 50/60Hz（入力電源周波数による）
出力電流 単相500A 単相1000A
出力電圧 AC10V
時間定格 連続
保護機能 入力過電流（ブレーカ），過温度（サーマルリレー），
出力過電流（出力電流計のコンパレート機能）
表示器 電源ランプ（白）、通電ランプ（橙），遮断ランプ（赤）ともにLED タイプ
トランス1 次電圧，アナログ計器（目安計器）
出力電流計（デジタル４桁）確度：±3%FS，実効値表示
（電流計は平均処理を調整出来る状態で出荷）
絶縁耐圧・絶縁抵抗 電源ランプ（白）、通電ランプ（橙），遮断ランプ（赤）ともにLED タイプ
トランス1 次電圧，アナログ計器（目安計器）
出力電流計（デジタル４桁）確度：±3%FS，実効値表示
（電流計は平均処理を調整出来る状態で出荷）
