◆概要
本装置は、単相AC200Vから単相AC～6000Aに変換し、負荷に大電流を連続して流すことができる大電流発生電源です。
昇降圧は、ﾓｰﾀｰ駆動で行います。

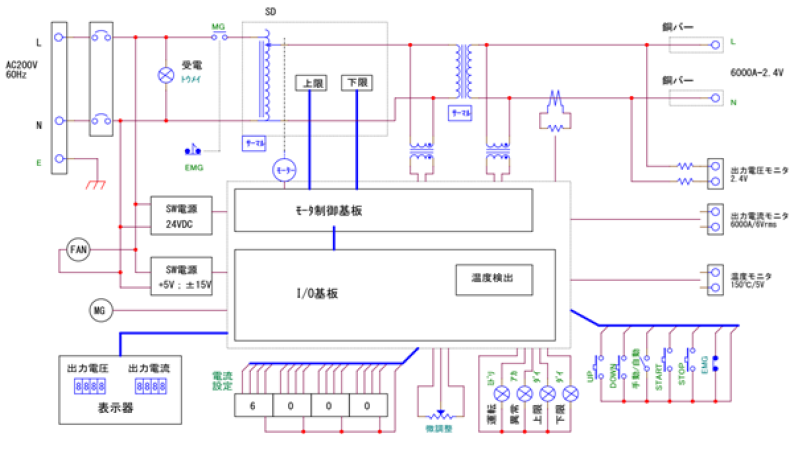

◆主回路ブロック図



















◆一般仕様

型名 PS-HB0113
外形寸法 702(W)×1709(H)×1023(D) mm　(突起部除く）
ストッパー付キャスター(前輪2輪のみ)
質量 約530kg
冷却方式 強制空冷

◆電気的仕様

入力電流 単相AC200V 60Hz

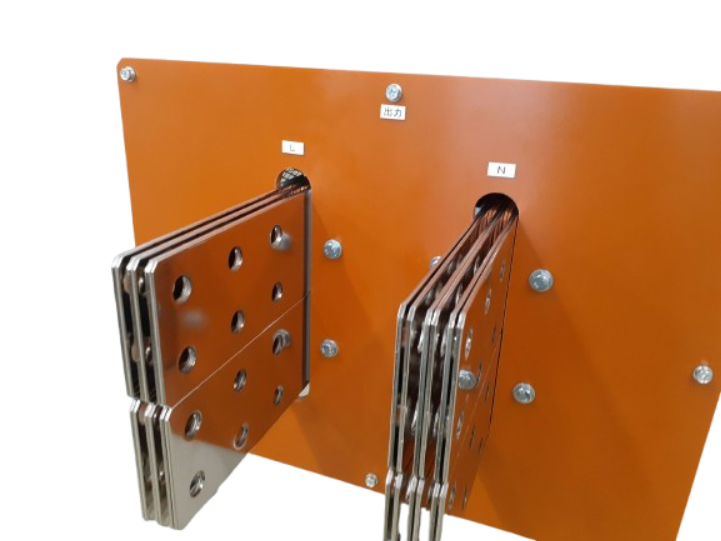

出力電流 単相2線　最大6000A
接続負荷0.4mΩ以下（インダクタンス分を含む）にて
定電流制御（自動モード設定範囲）：300A～6000A
出力電圧 最大2.4V（出力端子間にて）
時間定格 連続
昇圧時間 最大1分（降圧時間も同じ）
電流設定 デジスイッチ4桁（最大6000A)
微調整ボリューム 　調整範囲：±300A
電流安定度 ±3%FS　(1分間平均値にて）
