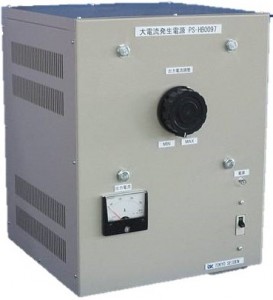

大電流発生電源

◆概要
本電源は手動のスライダックと電流発生トランスを
ケースに組込んだ大電流発生電源です。
入力電源のON/OFFや過電流保護としてブレーカを設け、
電源ランプ及び電流計を備えています。

◆主回路ブロック図

◆一般仕様

品名・形名	大電流発生電源　PS-HB0097
外形寸法	362(W) × 350(D) × 466(H) （突起部除く）据え置き型ケース、 2次側端子はトランス口出し線による。（圧着端子2-R150-16）
冷却方式	自然空冷（時間定格20分において）

◆電気的仕様

入力	電圧	単相AC200V-220V
	周波数	50Hz/60Hz
	入力ブレーカ	15A
出力		単相AC5V-400A、スライダックによる手動調整
時間定格		20分（OFF時間は約2時間以上）、次回通電時までに十分放熱が完了していること
過電流保護		入力ブレーカによる。
表示器		電源ランプ、出力電流計（アナログメータ2.5級）
