◆概要
　本製品は、高電圧用の小型DCDCコンバータ電源です。
　薄型ディスプレイの試作電源として開発しました。

◆特長
・小型、軽量、薄型です。
・パワースイッチ電流をサイン波で動作させることで低EMIを実現。
・高圧トランスに分割巻線ボビンを使用することで、絶縁が容易になり小型化実現、
　またトランスのリーケージ・インダクタンスを利用しています。

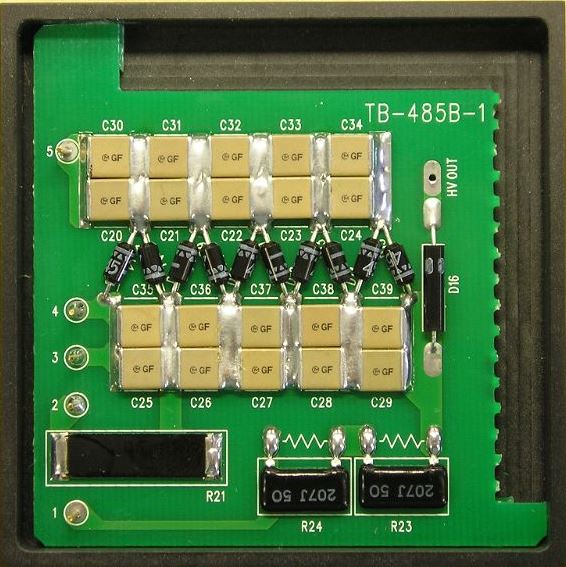

・高圧整流回路にはコッククロフト回路を採用しています。（写真下）

gj0021b

◆仕様

一般仕様
図番 PS-GJ0021
外形寸法 W:65×D65×H18　mm
質量 約85g
電気仕様
入力電圧 DC12V　（10.2V～13.8V）
出力電圧 DC6kV～10kV　ボリューム可変
出力電流 100μ～1mA
リップル電圧 300Vp-p
効率 80%以上　（10kV-1mA時）
出力形式 片端接地方式
保護機能 過電流：約1.2ｍAで遮断
過電圧：約12.5kVで遮断
　出力スイッチOFF/ON又は電源再投入で復帰

＜お願い＞
　本製品は廃止品となっております。同等品の製作にあたっては、別途カスタム設計での対応となります。
