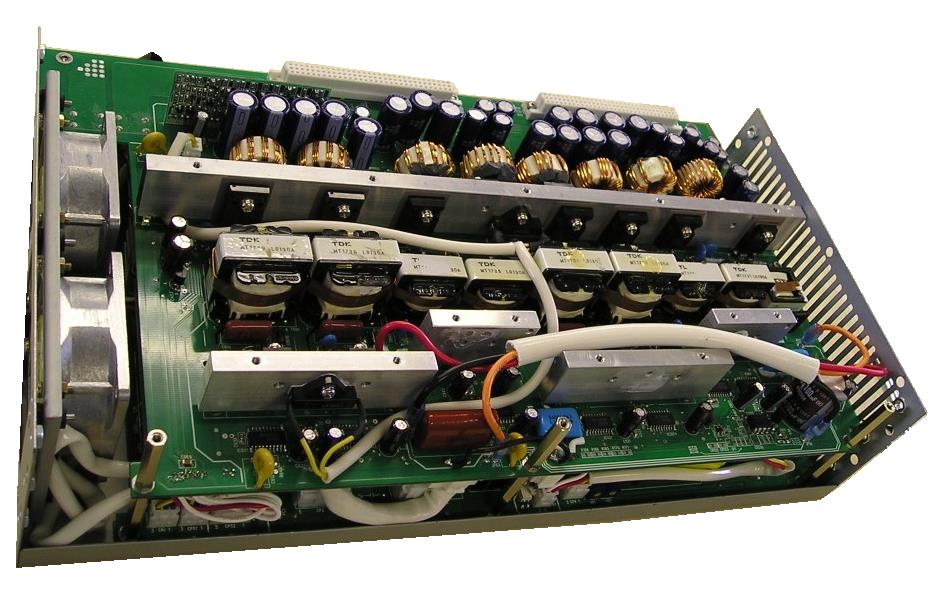

gj0028p

◆概要
　・本電源は絶縁タイプでマルチ出力のDC/DCコンバータです。

◆特長
　・IEC60950に適合しています。
　・計測器用の為、低ﾉｲｽﾞ＆低ﾘｯﾌﾟﾙを実現しました。
　・ﾘﾓｰﾄｺﾝﾄﾛｰﾙ機能付きで多チャンネル（全9ｃｈ）出力を一括で
　　ON/OFFすることが可能です。

◆仕様

一般仕様
図番 PS-GJ0028
外形寸法 W361×H82×D215　mm　(突起部含まず)
質 量 約6.5kg
冷却方式 内蔵FANﾓｰﾀによる強制空冷
絶縁抵抗 入力－出力・筐体：DC500V　100MΩ以上
耐電圧 入力－筐体：DC2000V　１分間　/　 入力－出力：DC3250V　１分間
入力仕様
定格入力電圧 DC48V
絶対最大定格 DC0V～63V
入力電圧範囲 DC43V～53V
入力電流 14A typ.　(DC43V入力、定格出力時)
出力仕様
項目 CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 備考
定格出力電圧 5.0V 3.3V 12.0V 5.0V 15.0V -15.0V 6.0V -6.0V 24.7V
最小出力電流 1.0A 0.1A 0.2A 0.1A 0.1A 0.1A 0.2A 0.2A 0.0A
定格出力電流 16.5A 10.4A 3.2A 7.0A 6.8A 3.6A 10.0A 3.5A 1.2A
最大出力電流 19.0A 12.0A 3.6A 7.0A 7.8A 4.2A 10.0A 3.5A 1.4A
ﾋﾟｰｸ出力電流 － － － － － － － － 2.6A 10秒以下
定格出力電力 82.3W 34.3W 38.4W 35.0W 101.3W 54.5W 60.0W 21.0W 29.9W 定格電力総和：
456.7W
最大出力電力 95.0W 39.6W 43.2W 35.0W 117.0W 63.0W 60.0W 21.0W 34.6W 最大電力総和：
508.4W
出力電圧可変 ±4% 固定 固定 ±4% 固定 固定 固定 固定 固定
出力電圧
設定確度(定格時)		 +3%､-1% +3%､-1% +3%､-1% +3%､-1% +3%､-1% +3%､-1% +3%､-1% +3%､-1% +3%､-1% 測定点：
出力コネクタ端
出力ﾘｯﾌﾟﾙ･ﾉｲｽﾞ(常温時)　測定点：出力コネクタ端　測定はEIAJﾉｲｽﾞ測定方法とする
　(1)DC～300Hz 5mVpp 5mVpp 5mVpp 5mVpp 5mVpp 5mVpp 5mVpp 5mVpp 5mVpp
　(2)DC～10KHz 10mVpp 10mVpp 10mVpp 10mVpp 5mVpp 5mVpp 5mVpp 5mVpp 5mVpp
　(3)DC～1MHz 100mVpp 100mVpp 100mVpp 100mVpp 50mVpp 50mVpp 50mVpp 50mVpp 100mVpp
　(4)DC～50MHz 200mVpp 200mVpp 200mVpp 200mVpp 100mVpp 100mVpp 100mVpp 100mVpp 200mVpp
　(5)DC～10kHz － － － － -69dBV
以下		 -79dBV
以下		 -69dBV
以下		 -79dBV
以下		 － FFTｱﾅﾗｲｻﾞｰによる測定
総合変動(max値) ±3% ±3% ±5% ±3% ±5% ±5% ±3% ±3% ±5%

FAN停止アラームおよび全チャンネルに過熱、過電流、過電圧保護回路付
