GC0157

◆概要

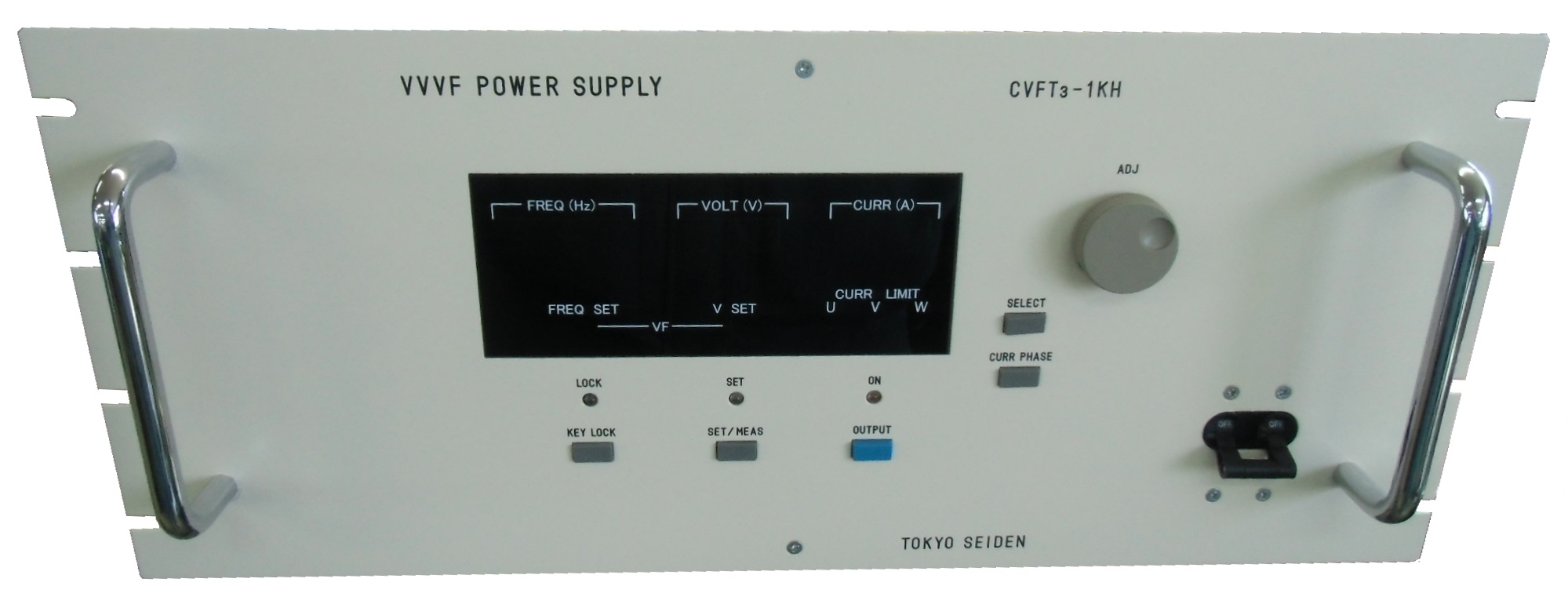

　本装置は、単相100V入力の三相出力交流電源です。
　出力周波数は50～2500Hz、出力電圧は0～70V可変できます。

◆特長
　（１）周波数・電圧同時可変モードを選択できます。
　　　　これは、周波数の設定に追従して電圧を可変するモードです。
　（２）外部インターフェースとしてRS-232Cを搭載しており、電圧や周波数などをパソコンより設定できます。
　（３）リニアアンプ方式を採用していますので、きれいな正弦波を出力します。

◆製作仕様

図番 PS-GC0157
外形寸法 W480×H200×D480（mm　突起部含まず）
質量 約43Kg
冷却 FANによる強制空冷
入力 電圧 単相100V±10%
周波数 50/60Hz
入力容量 約2.6kVA
出力 電圧 三相　0～70Vrms（線間電圧）　0.1Vｽﾃｯﾌﾟで設定可能
周波数 50～99.9Hz：　0.1Hzｽﾃｯﾌﾟで設定可能
100～2500Hz：　1Hzｽﾃｯﾌﾟで設定可能
容量 1kVA　（但し負荷力率85％以上の時）
電流 最大8.2Arms　0.1Aｽﾃｯﾌﾟで電流制限値を設定できます。
波形歪率 0.5%以下　（50Hz～99.9Hz）
2%以下　（100Hz～999Hz）
5%以下　（1000Hz～2500Hz）
機能 周波数・電圧同時可変モード：　周波数の設定に追従させ、電圧を可変できます。
キーロック：　パネルからの操作を禁止する機能です。
RS-232C：　各種設定、問合せができます。
出力電流モニター：　背面モニター端子より各相の出力電流をモニターすることができます。
　　　　　　　　　　　（出力電流8Arms時、DC4Vを出力します。）
