FB0049

◆概要

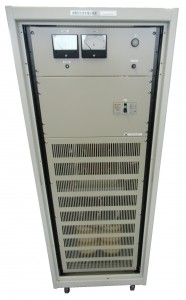

 本装置は、摺動電圧調整器を用いた交流定電圧電源です。
 電圧変動分のみを電圧調整器を用いて補正し、安定した電圧(200V)を出力します。

◆特長
 (1)負荷力率に制限なく効率がよい。
 (2)主回路に半導体を使用していないため瞬時の過負荷に強い。
 (3)他方式の定電圧電源に比べ小型・低価格でもっとも経済的な電源です。
 (4)入出力は絶縁されています。

◆製作仕様

型式 PS-FB0049
外形寸法 W600×H1600×D700(mm 突起部含まず)
質量 約350Kg
冷却 自然空冷
入力 電圧 単相200V±20%
周波数  50/60Hz
入力容量 22kVA
出力 電圧 単相AC200V±1.5%
微調整設定可能 可変範囲:±2%
容量 20kVA(連続定格)
定格電流 100A
応答速度 入力変動10%に対して約10秒
負荷変動0~100%に対して3秒
