◆概要
本装置は、操作盤、摺動型定電圧電源、及び高電圧変圧器8台で構成された高電圧印加試験装置です。
商用200Vを0~50kVに変換し供試物に印加します。8回路個別に運転、設定が可能です。
印加時間は、時間計により計時され、印加中に過電流が発生した場合は、出力を遮断します。

◆特徴
8台同時に試験ができます。

EB0258F  FB0050F  AC0889F

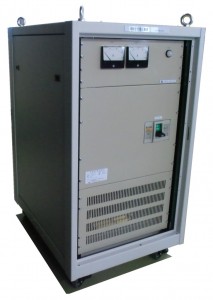

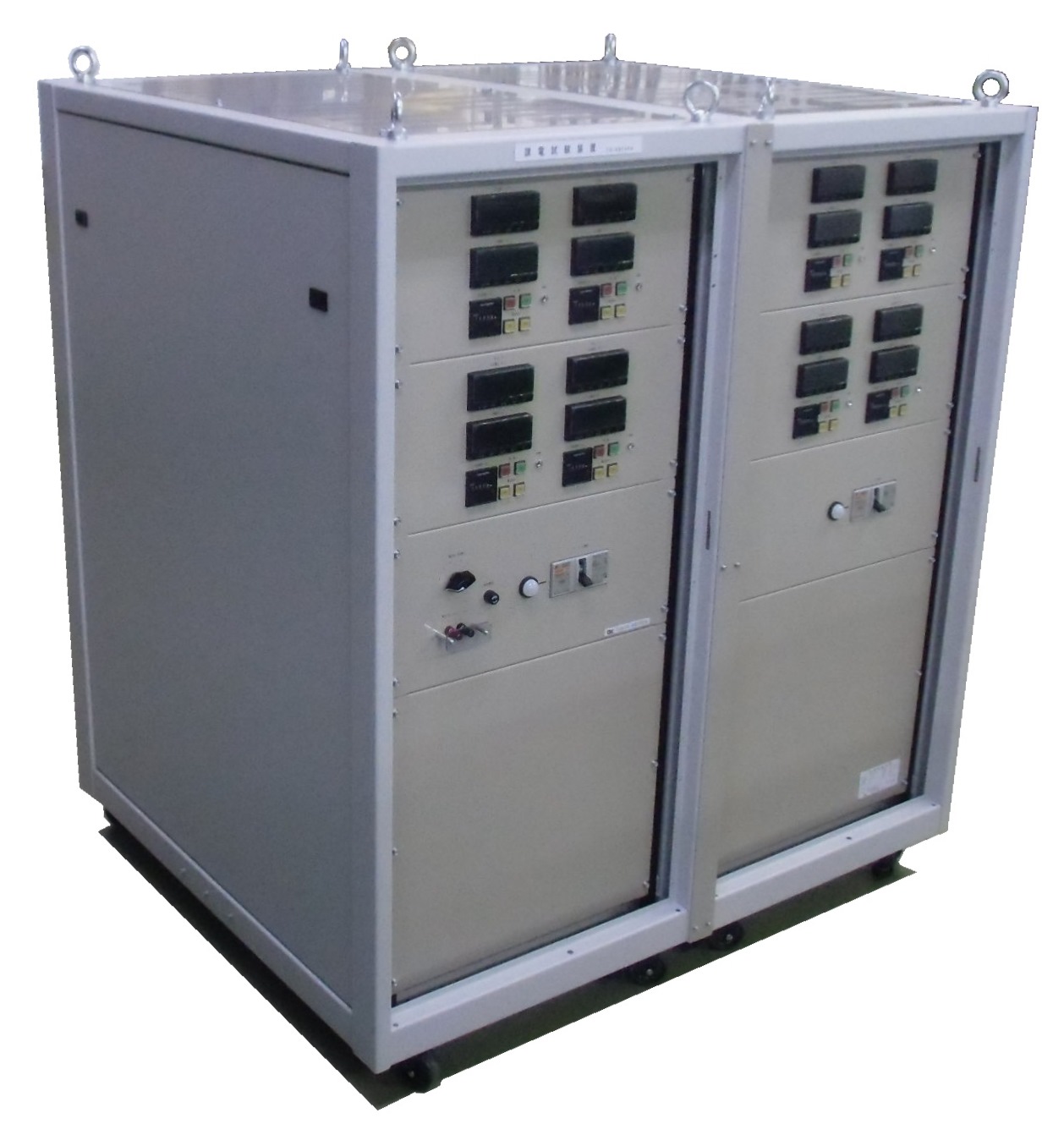

           制御盤                   摺動型定電圧電源            高電圧変圧器

EB0258Hs
                                 配線図

◆仕様

 一般仕様
 名 称 課電試験装置
 型 名 TS-EB0258
 寸法・質量 制御盤    W900×D1200×H1530 約550kg 1台
摺動型定電圧電源 W600×D800×H1085 約300kg 1台
高電圧変圧器   W540×D640×H1100 約250kg 8台
 冷却方式 自然空冷
 電気仕様
 入力電圧 単相2線AC200V
 出力電圧 AC 0 ~ 50kV × 8チャンネル
 出力電流 100mA max  × 8チャンネル
 容 量 40kVA 連続
 電圧設定 昇圧、降圧ボタンにより設定 (各チャンネルごと)
 計 測 出力電圧計:デジタル表示、4桁(50.00kV)、確度 FS±1.5%
1次電流計:デジタル表示、4桁(25.00A)、確度 FS±2.5%
時間計:5桁(9999.9h)、リセット機能付。印加時間を計時
(以上、各チャンネルごと8チャンネル分)
 保 護 二次出力電流100mA±5%にて出力遮断(各チャンネルごと)
外部ドアスイッチ信号入力にて、扉を閉じた場合のみ試験可
