DCACインバータ

●歪み率3%以下の正弦波出力インバータです。200W~3kWまでのラインナップを揃えました。
●直流入力電圧12V/24Vの2タイプです。高効率:最大89~94%以上。
●スロースタート機能で負荷を起動します。
su-400 su-800 su-3000
    SU-12040               SU-12080                       SU-12300

形 名 SU-12020
SU-24020
SU-12040
SU-24040
SU-12080
SU-24080
SU-12120※1
SU-24120
SU-12160
SU-24160
SU-12220
SU-24220
SU-12300
SU-24300
出力 容 量 200W 400W 800W 1200W 1600W 2200W 3000W
電 圧 AC100V
周波数 50/60Hz
電圧波形 正弦波
電圧安定度 ±3%以下
入力 電 圧 DC12V / 24V ※2 DC12V / 24V
電 流 20A(12V)
10A(24V)
40A(12V)
20A(24V)
80A(12V)
40A(24V)
120A(12V)
60A(24V)
160A(12V)
80A(24V)
220A(12V)
110A(24V)
300A(12V)
150A(24V)
保 護 高温保護、短絡保護、過負荷保護、入力電圧保護
オプション 無し リモート操作 ※3 リモート操作 ※4
寸法(D×W×H)(mm) 180×118×57 207×118×57 267×180×73 327×180×73 327×230×73 420×230×73 434×288×94
質 量(kg) 0.85 1.1 2.3 3.0 4.2 5.4 7.6


  ※1 図番:PS-GL0103
  ※2 電源入力はシガープラグです。
    車中で使用する場合は、車のヒューズ電流定格にご注意ください。
  ※3 800Wの製品は、オプションの専用リモコン(以下の写真)を使い、
    出力のON/OFFをリモートで行うことができます。










     リモコン単体                   製品本体にリモコンを接続した状態

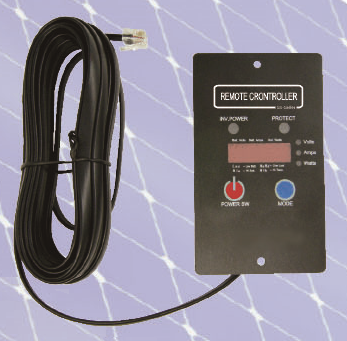

   ※4 1200W~3000Wの製品は、以下のリモコンとなります。

無停電電源(UPS)

●充電器機能付きの無停電電源(UPS)です。800W~2.2kWまでのラインナップを揃えました。
●ソーラー充電器は定電圧・定電流充電方式採用。バッテリーを保護し、バッテリー寿命が増加します。
●AC充電は高効率の力率補正チップを用いて、全負荷時の力率0.99以上を実現しました。
●インバータ出力は、歪み率3%以下の正弦波出力です。高効率:最大89~94%以上。
●オプションの専用リモコンを使いリモート操作を行うことができます。

      ※動作詳細については、こちらの技術情報を参照ください。
suc-800 suc-2200
        SUC-12080                        SUC-12220

形 名 SUC-12080
SUC-24080
SUC-12120
SUC-24120
SUC-12160
SUC-24160
SUC-12220
SUC-24220
インバータ 出力 容 量 800W 1200W 1600W 2200W
電 圧 AC100V
周波数 50/60Hz
電圧波形 正弦波
電圧安定度 ±3%以下
入力 電 圧 DC12V / 24V
電 流 80A(12V)
40A(24V)
120A(12V)
60A(24V)
160A(12V)
80A(24V)
220A(12V)
110A(24V)
保 護 高温(65℃)保護、短絡保護、過負荷保護、入力電圧保護
AC入力 電 圧 AC100V±15%
周波数 50/60Hz
切替時間 10msec以下
充電 太陽光充電 入力電圧 30Vmax(12V)/55Vmax(24V)
充電電圧 14.2V(12V)/28.4V(24V)
充電電流 20A(12V)/10A(24V)
AC電源充電
(PFC)
充電電圧 14.2V(12V)/28.4V(24V)
充電電流 20A(12V)/10A(24V)
寸法(D×W×H)(mm) 407×180×73 467×180×73 447×230×73 540×230×73
質 量(kg) 3.8 4.5 5.9 7.4

充電器

●AC入力のバッテリ充電器です。バッテリ電圧は6V/12V/24Vを設定できます。
●バッテリー容量に応じた充電電流の設定ができます。
●リチウムフェライトバッテリ、ゲルバッテリ、AGMバッテリに対応。
●入力電圧フリー(AC85~265V)力率改善機能ありです。
●ショート、過温度、過電圧、逆接に対する保護機能付き。
scm-280 scm-580
              SCN-280                     SCN-580

形名 SCN-280 SCN-580
入力 電圧範囲 AC85~265V
周波数範囲 47~63Hz
力 率 0.95以上
電 流 4A 8A
出力 容 量 288W 576W
公称電圧 12V 24V 6V 12V 24V 6V
最大充電電流 20A 10A 8A 40A 20A 8A
設定可能充電電流 20A/10A/5A 10A/5A/3A 8A/4A/2A 40A/20A/10A 20A/10A/5A 8A/4A/2A
バッテリー容量範囲 20A:60~200Ah
10A:30~100Ah
5A:15~60Ah
2A:10~30Ah
40A:120~400Ah
20A:60~200Ah
10A:30~100Ah
5A:15~60Ah
2A:10~30Ah
効 率 85%
保 護 逆接、ショート、過温度、過負荷
寸法(D×W×H)(mm) 207×118×57 237×180×73
質 量(kg) 1.21 2.25
