◆用途
・停電時はバッテリーから負荷側へ電力を供給して、負荷側の無停電化を計る装置です。
・非常口の非常灯電源用、非常停止時の原点復帰用、非常時の自動ドアの開閉用など。
◆特長・用途
・本装置は普段、商用電源を受電して直流に変換しバッテリーを充電しながら負荷側に、
電力を供給しています
・停電時に出力は無遮断で切り替わります
・バッテリー別置タイプと内蔵タイプの２種類を選択できます。
・停電補償時間が長く、定格負荷で20分以上出力いたします。
・入力電圧範囲が広範囲です。（AC85V～264V）
・停電アラーム信号端子、過電流、過電圧保護を標準で装備しています。

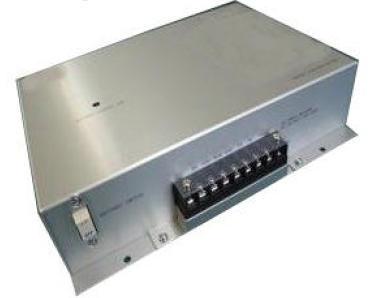

「分離型」（バッテリーの交換が容易） 「一体型」（配線の手間を軽減）
| 図番 | PS-GI0145（バッテリ分離型） | |
| 入力 | 相数 | 単相 |
| 電圧 | AC85～264V | |
| 周波数 | 47～65Hz | |
| 効率 | 70%以上定格負荷時 | |
| 出力 | 定格電圧 | DC24V |
| 定格電流 | 1.25A | |
| 電圧可変範囲 | ±5% | |
| リップルノイズ | 240mVp-p | |
| 入力変動 | ±0.5%以下 | |
| 負荷変動 | ±1.0%以下 | |
| 保護機能 | 過電流 | 定電流垂下 自動復帰 |
| 過電圧 | 出力遮断AC入力再投入で復帰 復帰時間30～60秒間 |
|
| 停電アラーム | フォトカプラによるAML出力応答時間 約10ms | |
| バッテリー （別売） |
種類 | シール鉛蓄電池12V-2.6Ah |
| 充電方法 | トリクル充電 | |
| 充電電流 | 0.23C MAX | |
| 環境条件 | 周囲温度 | 0～40℃ |
| 保存温度 | -20～50℃ | |
| 湿度 | 20～85% RH | |
