基板名称 TB-405A
CPU HD64F2345FA
クロック 20MHz
基板サイズ 78×66(mm)
I/F RS-232C：2ch(SCI0,SCI1)、LED：2ケ(P34,P35)
用途 汎用
特徴 RS232C ドライバ/レシーバ IC実装。

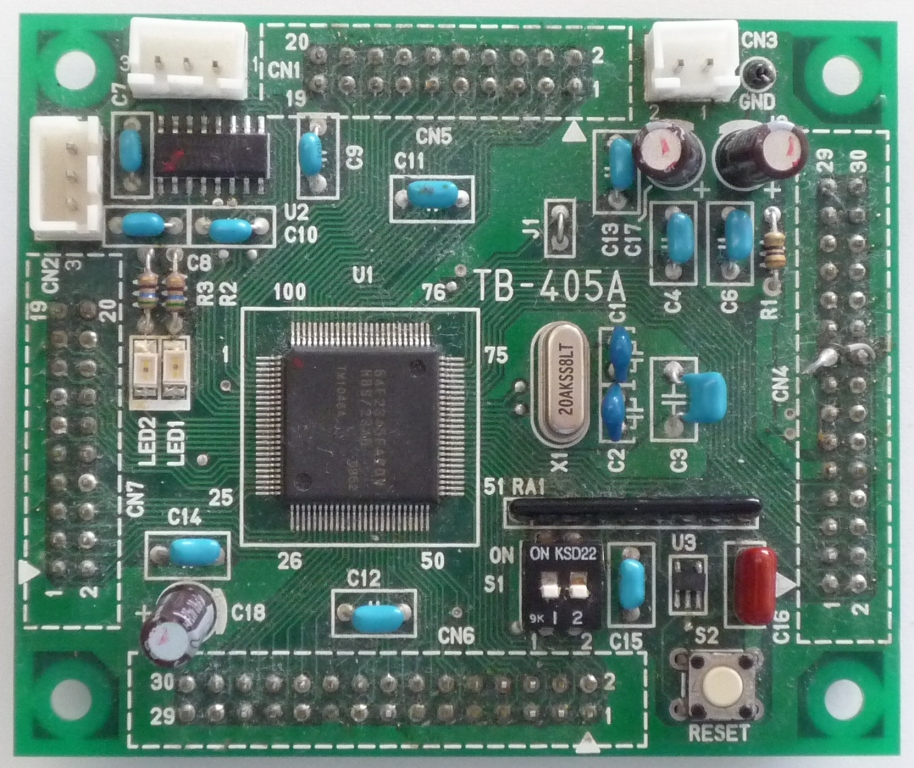

G_tb405

コネクタ配置

CN1

RS232

CN4

I/O

CN5

I/O

CN6

I/O

CN7

I/O

1

 RXD0

1

PF7

1

P24

1

P23

1

PD7

2

 TXD0

2

PF6

2

P25

2

P22

2

PD6

3

GND

3

PF5

3

P26

3

P21

3

PD5


4

PF4

4

P27

4

P20

4

PD4

CN2

RS232

5

PF3

5

PG0

5

PA3

5

PD3

1

RXD1

6

PF2

6

PG1

6

PA2

6

PD2

2

TXD1

7

PF1

7

PG2

7

PA1

7

PD1

3

GND

8

PF0

8

PG3

8

PA0

8

PD0


9

+5V

9

PG4

9

+5V

9

+5V

CN3

電源

10

+5V

10

+5V

10

+5V

10

+5V

1

+5V

11

P40

11

P10

11

PB7

11

PE7

2

GND

12

P41

12

P11

12

PB6

12

PE6


13

P42

13

P12

13

PB5

13

PE5


14

P43

14

P13

14

PB4

14

PE4


15

P44

15

P14

15

PB3

15

PE3


16

P45

16

P15

16

PB2

16

PE2


17

P46

17

P16

17

PB1

17

PE1


18

P47

18

P17

18

PB0

18

PE0


19

GND

19

GND

19

GND

19

GND


20

GND

20

GND

20

GND

20

GND


21

/RES



21

PC7




22

–



22

PC6




23

–



23

PC5




24

–



24

PC4




25

–



25

PC3




26

–



26

PC2




27

AVcc



27

PC1




28

Vref



28

PC0




29

AGND



29

–




30

AGND



30

 –
