本製品は、電圧調整器です(摺動型単巻変圧器)。
リング状の鉄芯の外周に一列に絶縁銅線を巻き、通電可能に研磨した円周部分にカーボンブラシを摺動させる事により、任意の電圧を連続的に可変して出力できる仕組みになっております。

パネル取付型電圧調整器(TVA-Pシリーズ)

単相パネル取付型仕様

※TVA1-130-3PC、TVA1-130-5PC、TVA1-130-10PC、TVA1-130-15PCは出力コンセント付となっております。
※Hの寸法について、シャフト・ツマミ部は含みません。

共通仕様 入力電圧:1φ100V、入力周波数:50/60Hz、出力電圧:1φ0~130V
型式 出力電流
(A)MAX
出力容量
(kVA)MAX
寸法 質量
(kg)
外形
W(mm) D(mm) H(mm) シャフト径
TVA1-130-3PC 3 0.3 116 139 112 φ6 3 1
TVA1-130-5PC 5 0.5 116 139 112 φ6 3.6 1
TVA1-130-10PC 10 1 162 188 125 φ8 5 2
TVA1-130-15PC 15 1.5 162 188 138 φ8 6.8 2
TVA1-130-20P 20 2 220 250 147 φ15 11 3
TVA1-130-30P 30 3 256 290 178 φ15 15 3
TVA1-130-40P 40 4 348 353 235 φ15 29 4
TVA1-130-50P 50 5 348 353 305 φ15 31 4
TVA1-130-60P 60 6 275 316 428 φ15 35 5
TVA1-130-80P 80 8 348 400 394 φ15 50 6
TVA1-130-100P 100 10 348 400 475 φ15 52 7
TVA1-130-120P 120 12 348 400 594 φ15 90 7
TVA1-130-150P 150 15 受注生産品となります。
TVA1-130-200P 200 20 受注生産品となります。
TVA1-130-250P 250 25 受注生産品となります。
TVA1-130-300P 300 30 受注生産品となります。
TVA1-130-400P 400 40 受注生産品となります。
共通仕様 入力電圧:1φ200V、入力周波数:50/60Hz、出力電圧:1φ0~260V
型式 出力電流
(A)MAX
出力容量
(kVA)MAX
寸法 質量
(kg)
外形
W(mm) D(mm) H(mm) シャフト径
TVA1-260-1P 1 0.2 116 139 112 φ6 3 1
TVA1-260-2P 2 0.4 116 139 112 φ6 3.6 1
TVA1-260-2.5P 2.5 0.5 116 139 112 φ6 3.6 1
TVA1-260-3P 3 0.6 162 188 125 φ8 6.5 2
TVA1-260-5P 5 1 162 188 138 φ8 7 2
TVA1-260-10P 10 2 256 290 178 φ15 14.5 3
TVA1-260-15P 15 3 306 330 162 φ15 21.5 8
TVA1-260-20P 20 4 348 353 235 φ15 29 4
TVA1-260-30P 30 6 275 316 428 φ15 35 5
TVA1-260-40P 40 8 348 400 394 φ15 50 6
TVA1-260-50P 50 10 348 400 475 φ15 52 7
TVA1-260-60P 60 12 348 400 594 φ15 90 7
TVA1-260-80P 80 16 348 400 790 φ15 110 7
TVA1-260-100P 100 20 受注生産品となります。
TVA1-260-120P 120 24 受注生産品となります。
TVA1-260-150P 150 30 受注生産品となります。
TVA1-260-200P 200 40 受注生産品となります。
三相パネル取付型仕様
共通仕様 入力電圧:3φ200V、入力周波数:50/60Hz、出力電圧:3φ0~240V
型式 出力電流
(A)MAX
出力容量
(kVA)MAX
寸法 質量
(kg)
外形
W(mm) D(mm) H(mm) シャフト径
TVA3-240-2P 2 0.69 145 175 280 φ8 9.5 9
TVA3-240-3P 3 1.04 145 175 360 φ8 12.5 10
TVA3-240-5P 5 1.73 145 175 360 φ8 13.5 10
TVA3-240-10P 10 3.46 175 205 425 φ8 21.5 10
TVA3-240-15P 15 5.2 175 205 425 φ8 25.5 10
TVA3-240-20P 20 6.9 235 274 497 φ15 40 11
TVA3-240-30P 30 10.4 275 316 505 φ15 55 11
TVA3-240-45P 45 15.5 343 400 715 φ15 92 12
TVA3-240-50P 50 17.3 400 1000 1130 115 13
TVA3-240-60P 60 20.8 400 1000 1130 140 13
TVA3-240-80P 80 27.7 受注生産品となります。
TVA3-240-100P 100 34.6 受注生産品となります。
TVA3-240-120P 120 41.6 受注生産品となります。
TVA3-240-150P 150 52.0 受注生産品となります。

電圧調整器外形①

電圧調整器外形②

据置型電圧調整器(TVA-Sシリーズ)

単相据置型仕様

※TVA1-130-3SC、TVA1-130-5SC、TVA1-130-10SC、TVA1-130-15SCは出力コンセント付となっております。

共通仕様 入力電圧:1φ100V、入力周波数:50/60Hz、出力電圧:1φ0~130V
型式 出力電流(A)MAX 出力容量(kVA)MAX 寸法 質量(kg) 外形
W(mm) D(mm) H(mm)
TVA1-130-3SC 3 0.3 116 139 130 3 1
TVA1-130-5SC 5 0.5 116 139 130 3.6 1
TVA1-130-10SC 10 1 162 188 155 5 1
TVA1-130-15SC 15 1.5 162 188 168 6.8 1
TVA1-130-20S 20 2 220 250 195 11 2
TVA1-130-30S 30 3 256 290 228 15 2
TVA1-130-40S 40 4 348 348 290 29 3
TVA1-130-50S 50 5 348 348 360 31 3
TVA1-130-60S 60 6 275 300 491 35 6
TVA1-130-80S 80 8 348 400 499 50 7
TVA1-130-100S 100 10 348 400 595 52 8
TVA1-130-120S 120 12 348 400 714 90 8
TVA1-130-150S 150 15 348 400 835 95 8
TVA1-130-200S 200 20 受注生産品となります。
TVA1-130-250S 250 25 受注生産品となります。
TVA1-130-300S 300 30 受注生産品となります。
TVA1-130-400S 400 40 受注生産品となります。
共通仕様 入力電圧:1φ200V、入力周波数:50/60Hz、出力電圧:1φ0~260V
型式 出力電流(A)MAX 出力容量(kVA)MAX 寸法 質量(kg) 外形
W(mm) D(mm) H(mm)
TVA1-260-1S 1 0.2 116 139 130 3 1
TVA1-260-2S 2 0.4 116 139 130 3.6 1
TVA1-260-2.5S 2.5 0.5 116 139 130 3.6 1
TVA1-260-3S 3 0.6 162 188 155 6.5 1
TVA1-260-5S 5 1 162 188 168 7 1
TVA1-260-10S 10 2 256 290 228 14.5 2
TVA1-260-15S 15 3 306 330 212 21.5 4
TVA1-260-20S 20 4 348 348 310 29 3
TVA1-260-30S 30 6 275 305 491 35 6
TVA1-260-40S 40 8 348 348 499 50 5
TVA1-260-50S 50 10 348 348 605 52 9
TVA1-260-60S 60 12 348 348 715 90 9
TVA1-260-80S 80 16 348 400 910 110 8
TVA1-260-100S 100 20 受注生産品となります。
TVA1-260-120S 120 24 受注生産品となります。
TVA1-260-150S 150 30 受注生産品となります。
TVA1-260-200S 200 40 受注生産品となります。
三相据置型仕様
共通仕様 入力電圧:3φ200V、入力周波数:50/60Hz、出力電圧:3φ0~240V
型式 出力電流(A)MAX 出力容量(kVA)MAX 寸法 質量(kg) 外形
W(mm) D(mm) H(mm)
TVA3-240-2S 2 0.69 145 165 305 9.5 10
TVA3-240-3S 3 1.04 145 165 385 12.5 11
TVA3-240-5S 5 1.73 145 165 385 13.5 11
TVA3-240-10S 10 3.46 175 197 449 21.5 11
TVA3-240-15S 15 5.2 175 197 449 25.5 11
TVA3-240-20S 20 6.9 235 260 560 40 12
TVA3-240-30S 30 10.4 275 298 568 55 12
TVA3-240-45S 45 15.5 348 348 835 92 13
TVA3-240-50S 50 17.3 400 800 1095 180 14
TVA3-240-60S 60 20.8 400 800 1095 195 14
TVA3-240-80S 80 27.7 400 800 1095 200 14
TVA3-240-100S 100 34.6 400 800 1095 240 14
TVA3-240-120S 120 41.6 400 1200 1135 325 14
TVA3-240-150S 150 52 400 1200 1135 325 14
共通仕様 入力電圧:3φ380V、入力周波数:50/60Hz、出力電圧:3φ0~440V ※受注生産品となります。
型式 出力電流(A)MAX 出力容量(kVA)MAX
TVA3-440-1S 1 0.66
TVA3-440-2S 2 1.32
TVA3-440-3S 3 1.97
TVA3-440-5S 5 3.29
TVA3-440-8S 8 5.3
TVA3-440-10S 10 6.58
TVA3-440-15S 15 9.9

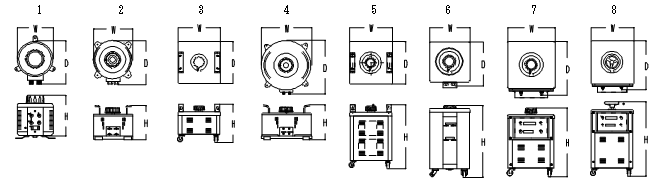

電圧調整器外形④

電圧調整器⑤
